Как модернизация материалов сепараторов подшипников может повысить ударопрочность горнодобывающего оборудования? (Подробное сравнение стали, латуни и нейлона)

I. Распространенные заблуждения о часто возникающих отказах подшипников в горнодобывающей промышленности: проблема зачастую не в кабелепроводе, а в сепараторе.

В горнодобывающей промышленности часто встречается непонятная неисправность: наружное кольцо и дорожка качения подшипника находятся в пределах нормального износа, уплотнения не повреждены, но оборудование всё равно часто глохнет, издаёт ненормальные шумы и требует кратковременных простоев для замены. Большинство специалистов по техническому обслуживанию и закупкам сразу же обратят внимание на модель подшипника, точность и грузоподъемность, но упустят из виду наиболее уязвимый компонент, наиболее подверженный проблемам, — сепаратор.

Это обусловлено уникальными характеристиками условий добычи полезных ископаемых. Удары руды, постоянная вибрация, высокий уровень пыли и колебания нагрузки приводят к тому, что переменное напряжение распределяется неравномерно по корпусу подшипника, а многократно концентрируется на сепараторе. Именно поэтому многие стандартные подшипники, которые могут долго служить в обычном промышленном оборудовании, часто преждевременно изнашиваются при использовании в дробилках и конвейерных роликах.

На основе почти трехлетнего анализа демонтажа шахт и измерений условий эксплуатации на месте (образцы охватывают дробилки, конвейеры и тяжелые вальцы, с периодом наблюдения за оборудованием от 3 до 12 месяцев): большинство отказов подшипников, не связанных с износом, в условиях сильных ударов напрямую связаны с несоответствием материалов сепараторов, при этом нейлоновые сепараторы демонстрируют особенно высокую частоту отказов. В данной статье анализируется фактическая логика напряжений, основанная на явлениях отказов в полевых условиях, сравниваются различия в адаптивности к условиям эксплуатации стальных, латунных и нейлоновых сепараторов и приводятся непосредственно применимые количественные критерии выбора.

II. Ударные нагрузки при горных работах: каким именно образом они повреждают клеть?

2.1 Три основных источника ударных нагрузок

В шахтах ударные нагрузки на подшипники представляют собой не единичные удары, а скорее кумулятивные и непрерывные комплексные нагрузки, возникающие главным образом из-за трех типов условий на площадке:

Мгновенное воздействие при запуске и остановке : статическое сопротивление дробилок и конвейеров большой грузоподъемности чрезвычайно велико в момент запуска, и мгновенная пиковая нагрузка напрямую воздействует на отсек клети, что со временем приводит к усталости конструкции.

Неравномерное воздействие руды : Неравномерный размер материала и неравномерная загрузка вызывают постоянную вибрацию корпуса оборудования, а подшипники постоянно подвергаются неравномерному растяжению и сжатию, что является наиболее скрытым источником износа.

Наложение высокочастотных микровибраций : В оборудовании, работающем непрерывно в течение длительного времени, незначительные вибрации будут накапливаться. Несмотря на кажущуюся стабильность условий эксплуатации, клетка фактически постоянно подвергается переменным напряжениям, что постепенно приводит к накоплению потенциала для деформации.

2.2 Различия в разрушении различных материалов в полевых условиях

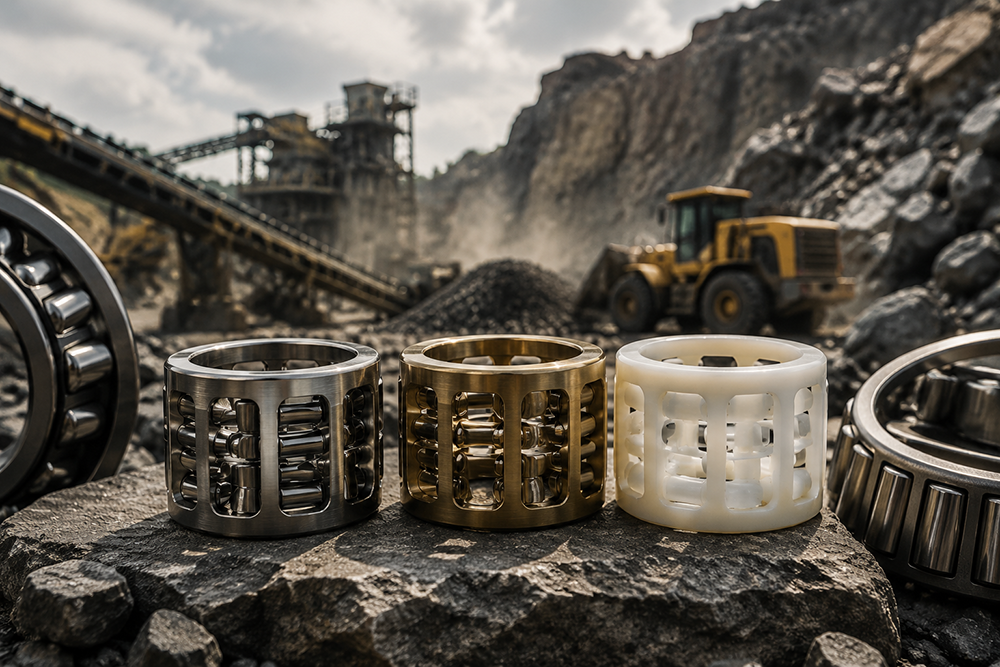

Три основных материала для каркасов имеют разные физические свойства, что приводит к значительно различающимся режимам разрушения при комбинированных ударных нагрузках в горнодобывающей промышленности, поэтому они являются объектом целенаправленного воздействия:

Нейлоновый каркас: основными причинами являются деформация и заклинивание . Разборка на месте установки четко выявляет удлинение и деформацию в области кармана, вызывающие смещение элементов качения. Основной механизм прост: ударное напряжение концентрируется на краю кармана; пластичный материал обладает слабым сопротивлением деформации, а повторяющиеся напряжения вызывают отклонение формы, непосредственно нарушая траекторию движения элементов качения и разрывая пленку смазочного масла. В сочетании с повышением температуры во время горных работ материал дополнительно размягчается, что в конечном итоге приводит к неожиданному заклиниванию и блокировке.

Латунный каркас: увеличенный зазор и повышенная вибрация . Латунь обладает хорошей прочностью и не склонна к внезапному разрушению, но не устойчива к длительным переменным ударным нагрузкам. После длительной эксплуатации внутренняя стенка кармана медленно изнашивается, зазор превышает стандарт, элементы качения смещаются, а вибрация оборудования и посторонние шумы постепенно усиливаются. Это типичный пример «медленного отказа», который легко пропустить на месте.

Стальной сепаратор: локальное сколы и разрушение сварных швов . Сталь достаточно жесткая, поэтому общая пластическая деформация маловероятна. Большинство разрушений сосредоточено в точках концентрации напряжений, таких как сварные швы и углы. После мгновенной ударной перегрузки происходит микросколы и усталостное растрескивание сварных швов. В тяжелых случаях сепаратор разрушается, и подшипник сразу же выбрасывается.

2.3 Почему клетка всегда ломается первой?

Согласно логике проектирования с учетом динамических нагрузок стандарта ISO 281, статическая конструкция подшипника (наружное кольцо и дорожка качения) имеет более высокую погрешность, в то время как сепаратор является динамической вспомогательной конструкцией, пассивно воспринимающей удары и сжатие элементов качения на протяжении всего процесса. В жестких условиях эксплуатации потеря напряжений сначала происходит в сепараторе, что является основной причиной того, почему «наружное кольцо остается целым, но сепаратор выходит из строя первым» в полевых условиях.

III. Три типа материалов для каркасов: реальные эксплуатационные характеристики в условиях реальной работы.

3.1 Стальной каркас (предпочтительно для мощного ударного оборудования)

Преимущества стальных клетей весьма специфичны: ударопрочность, устойчивость к деформациям и толерантность к значительным колебаниям условий эксплуатации. Однако это не универсальные преимущества; они справедливы только в условиях высоких нагрузок и высокочастотных ударов, например, в горнодобывающей промышленности. При использовании на легконагруженном, устойчивом оборудовании стальные клети на самом деле менее эффективны с точки зрения шума, веса и экономической эффективности по сравнению с пластиковыми или латунными клетками.

На основе данных полевых испытаний дробилок и тяжелых вальцов установлено, что стальная конструкция способна стабильно адаптироваться к высокочастотным ударным воздействиям с частотой 5-50 Гц, обладает широким диапазоном допустимых перепадов температуры, высокой физической и химической стабильностью, а также контролируемым отклонением размеров при использовании распространенных в горнодобывающей промышленности смазочных материалов.

Недостатки также очевидны: изделие относительно тяжелое, уровень шума выше на высоких скоростях, и оно сильно зависит от смазки. Готовые изделия, изготовленные обычными методами штамповки и сварки, подвержены усталости сварного шва под воздействием микровибраций сверхвысокой частоты, что делает их непригодными для условий легких нагрузок с низкими требованиями к техническому обслуживанию и бесшумной работе.

Согласно статистике разборки, отказы стальных каркасов в основном вызваны локальными дефектами технологического процесса, и лишь в очень редких случаях наблюдается общая деформация.

Подходит для : основного оборудования, подвергающегося частым запускам и остановкам, а также значительным ударным нагрузкам, такого как шпиндели дробилок, тяжелые конвейерные ролики и большие горнодобывающие барабаны.

3.2 Латунная клетка (оптимальный вариант балансировки для оборудования, работающего в непрерывном стационарном режиме)

Латунь не обладает какими-либо особенно выдающимися экстремальными характеристиками, но имеет наилучшую общую стабильность. Ее преимущество ограничено средними нагрузками, отсутствием экстремальных ударов и условиями непрерывной 24-часовой эксплуатации. Как только ударная прочность превысит предел, преимущество латуни в стабильности исчезнет.

На основе данных долгосрочного мониторинга конвейерного и сортировочного оборудования установлено, что латунь обладает превосходной теплопроводностью и лучшим контролем температуры, чем обычные стальные клети. Она также менее подвержена заклиниванию роликов в условиях кратковременного дефицита нефти и обладает более высокой отказоустойчивостью, что делает ее очень подходящей для непрерывных производственных линий в шахтах.

Недостатки также очевидны: высокая стоимость закупки и большой вес, что делает их непригодными для облегченных модификаций и условий сверхвысоких ударов. При длительных высокочастотных ударах с частотой выше 50 Гц будет накапливаться незначительная пластическая деформация, зазоры будут постепенно увеличиваться, а эксплуатационная стабильность будет продолжать снижаться.

Повреждения в процессе эксплуатации в основном вызваны медленным износом, который представляет собой прогрессирующее явление и может быть спрогнозирован заранее посредством регулярных проверок.

Подходит для : оборудования средней нагрузки, работающего в непрерывном режиме и предъявляющего высокие требования к стабильности, такого как ленточные конвейеры и сортировочное оборудование для горнодобывающей промышленности.

3.3 Нейлоновая клетка (только для вспомогательных условий с малой нагрузкой и установившимся режимом работы)

Многие исследования на месте полностью отвергают нейлоновые клетки, но это не объективно. Преимущества нейлона, такие как низкая стоимость, низкий уровень шума и низкое трение, в полной мере проявляются в стабильных условиях эксплуатации при низких температурах, низкой ударной нагрузке и хорошей смазке, что делает его очень экономически выгодным выбором для вспомогательного оборудования.

Для низкоскоростного оборудования со скоростью вращения ≤1000 об/мин нейлон обладает низким сопротивлением, обеспечивает бесшумную работу и низкую стоимость замены деталей, что делает его практичным и экономичным выбором.

Однако в основных условиях горнодобывающей промышленности недостатки нейлона проявляются особенно сильно. Согласно стандарту ASTM D638, основанному на испытаниях материалов и полевой статистике, если превышается хотя бы один из следующих факторов: ударопрочность, высокая температура, пыль или загрязнение маслом, прочность нейлона снижается на 15–25%. Для высокопрочного оборудования, такого как дробилки и тяжелые вальцы, срок службы нейлоновых каркасов крайне ограничен, и они, как правило, не являются предпочтительным выбором .

Проблемы на объекте сосредоточены в основном в следующем: ударное разрушение, высокотемпературное размягчение и деформация, накопление пыли и старение, вызванное поглощением масла, что приводит к высокой частоте отказов и практически не оставляет места для прогнозирования.

Подходит для : Только для вспомогательных конвейерных систем малой грузоподъемности, низкоскоростного и маловибрационного вспомогательного оборудования без переменных ударных нагрузок. Не рекомендуется для использования в оборудовании для добычи керна.

IV. Горизонтальное сравнение рабочих параметров

Данные в таблице ниже составлены на основе измерений, проведенных на месте добычи полезных ископаемых, и эталонных испытаний по стандарту ISO 281, и соответствуют фактическим условиям эксплуатации дробилок, конвейеров и тяжелых вальцов. Они могут быть непосредственно использованы в качестве справочного материала при выборе оборудования и расчете затрат.

V. Количественный отбор для инженерных проектов: попрощайтесь с отбором на основе опыта, подбирайте материалы на основе оценок.

Самое распространенное заблуждение при выборе материалов на месте добычи заключается в опоре на опыт или слухи. Действительно надежный выбор материалов для горнодобывающей промышленности основан на их совместимости с условиями эксплуатации. В данной работе мы представляем модель взвешенной оценки, которую можно применять напрямую, используя данные вместо субъективных суждений.

5.1 Многомерная взвешенная модель оценки

На основе тысяч наборов данных об эксплуатации оборудования были выбраны и взвешены четыре показателя, оказывающие наибольшее влияние на подшипники шахты (общая сумма баллов — 10), чтобы избежать предвзятости, связанной с оценкой по одному параметру.

Распределение по факторам : уровень воздействия 40%, рабочая температура 25%, концентрация пыли 20%, рабочая скорость 15%. Удары и изменение температуры являются основными причинами обрушений шахт, имея наибольший вес в этом показателе.

Критерии оценки посадки : при сумме баллов > 7 выбирайте сталь для работы в суровых условиях; при баллах от 4 до 7 выбирайте латунь для работы в умеренно стабильных условиях; а при баллах < 4 выбирайте нейлон для работы при небольшой нагрузке и в стабильных условиях.

5.2 Точные границы адаптации для различных материалов

Нейлон (оценка < 4 балла) : Подходит для вспомогательного оборудования без переменных ударных нагрузок, с рабочей температурой < 60℃, низким уровнем пыли, стабильной работой на низких скоростях и стабильной смазкой. В этом диапазоне он предлагает преимущества в низкой стоимости и низком уровне шума, без значительного риска преждевременного старения.
Латунь (оценка 4–7 баллов) : Подходит для конвейерного и сортировочного оборудования с умеренными и низкими ударными нагрузками, контролируемыми изменениями температуры и круглосуточной непрерывной работой. Обеспечивает наилучшую общую экономическую эффективность и стабильность в стационарных условиях.
Сталь (оценка > 7 баллов) : Предназначена для дробильного оборудования и тяжелых роликовых станков с высокочастотными ударами, высоким уровнем пыли и частыми запусками и остановками. Незаменима только в суровых условиях; не дает существенных преимуществ в условиях малой нагрузки.

Критерии совместимости латунной клетки (оценка 4–7 баллов) : умеренный микроудар, температурный диапазон от -20℃ до 200℃, умеренное пылеобразование, 24-часовая непрерывная работа в стационарном режиме. В этом диапазоне латунь демонстрирует превосходные общие характеристики по теплоотводу, усталостной прочности и эксплуатационной стабильности, обеспечивая выдающуюся экономическую эффективность.

Стальной каркас соответствует следующим условиям (оценка > 7) : основное оборудование подвергается высокочастотным экстремальным ударам (5–50 Гц), значительным колебаниям температуры, высокому уровню запыленности и частым запускам и остановкам под большими нагрузками. Только в этих суровых условиях жесткость и долговечность стали обеспечивают незаменимое преимущество; в условиях малых нагрузок существенного преимущества нет.

5.3 Три вспомогательных параметра, которые более важны, чем материал.

Часто, даже при правильном выборе материала, срок службы может быть коротким. Проблема обычно заключается в несоответствии технических характеристик. На месте следует проверить три ключевых момента:

Адаптация зазора к различным условиям работы : В условиях добычи полезных ископаемых с переменной нагрузкой необходимо оставлять разумный зазор, чтобы избежать ударов, сдавливания и заклинивания.

Специализированная противоударная смазка : Обычная смазка легко впитывается, а масляная пленка разрушается под воздействием вибрации и ударов, поэтому необходимо подобрать антивибрационное смазочное решение.

Высокопрочная уплотнительная конструкция : в условиях высокой запыленности предпочтительнее использовать двухстороннее клеевое уплотнение или металлическую пылезащитную конструкцию для уменьшения износа от частиц, образующихся в источнике пыли.

VI. Анализ отказов на месте: три типичных случая отказов

Случай 1: Частые кратковременные заклинивания дробилки.

Явление : Заедание происходит через 1-2 недели эксплуатации, при этом отсутствуют какие-либо отклонения в герметичности или внешнем виде кольца.

Первопричина : Совокупное воздействие ударов при запуске и остановке, а также повышение рабочей температуры приводят к размягчению и деформации нейлонового сепаратора и смещению элементов качения, что является типичным случаем несоответствия свойств материала и его характеристик.

Улучшение : Замена на стальной каркас + пылезащитное уплотнение + ударопрочная смазка. После модернизации срок службы оборудования может увеличиться примерно в 3 раза.

Случай 2: Периодическое разрушение конвейерной клетки

Симптом : внезапный выход из строя подшипника, растрескивание сепаратора и отрыв роликов.

Первопричина : Длительная высокочастотная вибрация в сочетании с ударным воздействием на материал вызывает усталостное растрескивание в местах сварных швов обычных штампованных стальных каркасов, что приводит к недостаточной прочности конструкции.

Исправление : Модернизация цельного высокопрочного стального каркаса, оптимизация точек концентрации напряжений и полное решение проблемы периодического разрушения.

Случай 3: Ненормальный шум и внезапное сокращение срока службы роликов для тяжелых условий эксплуатации.

Явление : После шести месяцев эксплуатации появились явная вибрация и ненормальный шум, а подшипники начали вращаться с эксцентриситетом.

Первопричина : Длительный износ латунной обоймы и чрезмерный зазор приводят к эксцентричному движению, что усугубляет вибрацию и износ оборудования.

Устранение неисправности : заменить утолщенный высокоточный латунный кожух, откалибровать стандартный зазор и установить противоизносную смазку. Рабочее состояние оборудования можно быстро восстановить до стабильного состояния.

VII. Самопроверка оборудования и рекомендации по выбору оборудования на месте.

Без сложных испытаний наблюдение за неисправностями оборудования на месте позволяет быстро определить необходимость замены материала каркаса. Любой из следующих признаков указывает на несоответствие между используемым материалом и условиями эксплуатации, и в этом случае рекомендуется своевременная оптимизация:

Цикл замены подшипников крайне короткий, в среднем требуется частая замена каждые 3 месяца; 2. Подшипники заклинивают или периодически блокируются, но после разборки не наблюдается явных повреждений дорожки качения или наружного кольца; 3. Длительная эксплуатация в условиях высокой запыленности и сильных ударов приводит к значительному снижению срока службы подшипников по сравнению с расчетным; 4. Оборудование не имеет отклонений при установке, но вибрация и посторонние шумы продолжают усиливаться.

Количественная модель оценки позволяет быстро внедрить систему: сталь выбирается для условий работы с высокой интенсивностью износа и высокими нагрузками; латунь — для условий работы со средней интенсивностью износа и стабильными нагрузками; а нейлон — для условий работы с низкой интенсивностью износа и малыми нагрузками, являющихся вспомогательными элементами. Подбор осуществляется в соответствии с потребностями.

Ⅷ. Бесплатная диагностика условий эксплуатации и индивидуальные решения.

В шахтах часто работают в нестандартных условиях, поэтому стандартные клети не подходят для большинства задач. Мы предлагаем целенаправленную модернизацию, замену и услуги по индивидуальной настройке клетей для сложных условий добычи полезных ископаемых, связанных с ударами, пылью и высокими температурами.

Точный сервис по подбору запчастей для замены: предлагаем решения для замены сепараторов подшипников старых моделей, модернизации материалов и адаптации параметров без необходимости замены всего подшипника.

Изготовление нестандартных каркасных конструкций по индивидуальному заказу: утолщенные, усиленные и ударопрочные каркасные конструкции разрабатываются специально для оборудования, работающего в особых условиях.

Комплексное решение для подшипников, работающих в условиях высоких нагрузок: с соответствующими параметрами смазки, герметизации и зазоров, всесторонне повышающее адаптивность подшипника к условиям горнодобывающей промышленности.

Бесплатный подбор и диагностика : укажите модель подшипника, тип оборудования и условия на месте, и наши инженеры помогут вам оценить, нужно ли вам заменить материал сепаратора, чтобы избежать кратковременных отказов и повторных простоев.
