При выборе подшипников большинство специалистов по закупке и эксплуатации оборудования привыкли обращать внимание лишь на типоразмер, материал и внутренний зазор, упуская из виду скрытые потери, вызванные микроскопическими погрешностями обработки дорожек качения. Именно это является ключевой причиной того, что подшипники одного типоразмера от разных производителей демонстрируют кардинально различающиеся уровни шума, вибрации и срок службы. Качественные подшипники способны работать бесперебойно годами, тогда как изделия с грубой обработкой уже через несколько месяцев начинают издавать посторонние шумы, вибрировать, а на дорожках качения появляются выкрашивания. Данная статья написана с учётом реальных условий эксплуатации, с использованием концепций контактных напряжений по Герцу и логики отказов подшипников. В доступной форме рассматриваются причины различий в сроке службы подшипников одного типоразмера, источники посторонних шумов, физика «бесшумности» импортных подшипников, а также стандарты шероховатости дорожек качения и технологии высокоточного производства. Через анализ ключевых параметров точности — округлости, шероховатости и волнистости дорожек качения — в статье показано, как качество обработки влияет на вибрацию, температурный режим и срок службы подшипников. На примерах производственных процессов и реальных кейсов из горнодобывающей отрасли предлагаются практические методы оценки качества подшипников. Материал статьи станет полезным руководством для выбора подшипников и диагностики неисправностей в таких отраслях, как электродвигатели, горно-шахтные конвейеры, вентиляторное и текстильное оборудование.
Как точность обработки дорожек качения подшипников влияет на уровень шума и срок службы оборудования? Анализ различий в производительности подшипников на микроуровне
2026-07-29
Глава 1. Почему подшипники одного типоразмера так сильно различаются по уровню шума и сроку службы?
На рынке представлены подшипники одного типоразмера, соответствующие государственным стандартам, с одинаковыми внешними размерами. Однако их работа на оборудовании может кардинально различаться. Ключевое различие заключается в качестве обработки дорожек качения на микроуровне, которое невозможно оценить невооружённым глазом.
1.1. Преимущества подшипников с высокоточными дорожками качения
Подшипники с высокоточными дорожками качения демонстрируют отличные эксплуатационные характеристики: плавный пуск и остановка оборудования без ударных нагрузок, равномерный низкочастотный шум при полной нагрузке, стабильный уровень вибрации без роста во времени, контролируемый нагрев, медленное старение смазки без её деструкции. Реальный срок службы таких подшипников приближается к теоретически расчётному, что позволяет значительно сократить частоту плановых остановок оборудования для технического обслуживания.
1.2. Типичные неисправности подшипников с недостаточной точностью дорожек качения
Недостаточная точность обработки дорожек качения приводит к целому ряду неисправностей оборудования: появление резких высокочастотных свистов и нерегулярных посторонних шумов на номинальной скорости, нарастающая вибрация, способная вызвать резонанс всей машины и ускорить износ компонентов. Кроме того, наблюдается аномальный нагрев подшипника, старение уплотнений с утечкой смазки, а в краткосрочной перспективе — точечная коррозия и поверхностное выкрашивание дорожек качения, приводящие к преждевременному выходу подшипника из строя.
Глава 2. Базовая конструкция дорожек качения подшипника — основа его эксплуатационных характеристик
2.1. Схема передачи нагрузки в дорожках качения и основной принцип контактных напряжений по Герцу
Путь передачи нагрузки в подшипнике: внутреннее кольцо → тела качения (шарики/ролики) → наружное кольцо. Вопреки распространённому мнению, контакт между телами качения и дорожками происходит не по площади, а по очень малому эллиптическому пятну контакта, согласно теории Герца. Нагрузка от работы оборудования концентрируется в микроскопической зоне контакта. В обычных условиях Герцевские контактные напряжения в этой зоне достигают сотен МПа, а в тяжёлых условиях горнодобывающей и металлургической промышленности эти значения ещё выше.
Под действием Герцевских напряжений в сотни МПа микроскопические дефекты обработки дорожек качения — неровности, выступы, волнистость — многократно усиливаются, создавая локальные концентрации напряжений, циклические ударные нагрузки и износ. Это основной физический принцип, объясняющий, почему точность обработки дорожек качения напрямую определяет работу подшипника в экстремальных условиях.
2.2. Дорожки качения определяют четыре ключевых эксплуатационных параметра
Рабочая поверхность дорожек качения напрямую определяет четыре основных параметра работы подшипника: контактное давление, силу трения, амплитуду вибрации и усталостный ресурс. При условии использования качественной стали и правильной термообработки, именно микроуровневая точность обработки дорожек качения является решающим фактором, определяющим реальную работу подшипника. Некачественные дорожки быстро приводят к усталостным повреждениям, перегреву и шуму под действием высоких Герцевских напряжений.
Глава 3. Четыре ключевых показателя точности обработки дорожек качения, определяющих базовые рабочие характеристики подшипника
Качество обработки дорожек качения оценивается по четырём микроскопическим параметрам: округлость, шероховатость поверхности, волнистость и точность размеров. Все четыре параметра взаимосвязаны и совместно определяют состояние контакта тел качения.

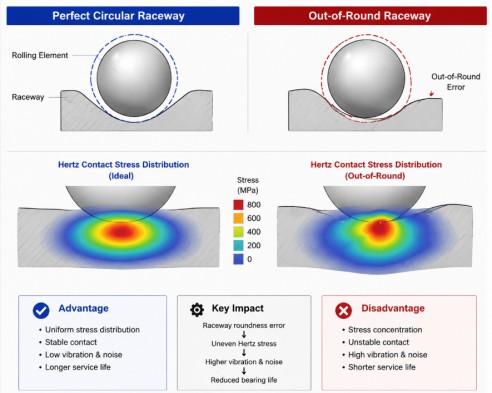

3.1. Погрешность округлости дорожек качения — источник периодической вибрации оборудования
В процессе шлифования под влиянием состояния оборудования, оснастки и шлифовального круга на дорожках качения возникает погрешность округлости. Места с отклонением от окружности создают периодические механические удары, что непосредственно вызывает вибрацию и шум оборудования. Отраслевой стандарт контроля округлости для подшипников общего назначения составляет ≤ 1 мкм, для высокоточных — 0,2–0,5 мкм. Кроме того, некруглая форма дорожек уменьшает площадь Герцевского пятна контакта, вызывая локальный скачок напряжений, что под действием циклических нагрузок способствует образованию усталостных трещин и в конечном счёте — точечной коррозии и отслаиванию материала дорожек.

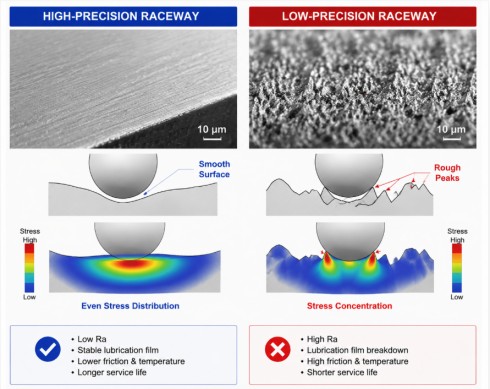

3.2. Шероховатость поверхности дорожек качения: основная причина перегрева и выхода смазки из строя
На микроскопическом уровне поверхность дорожек качения после обычного шлифования имеет выраженные неровности и впадины, тогда как после суперфинишной обработки высокоточные дорожки отличаются гладкой и упорядоченной структурой. Повышенная шероховатость поверхности разрушает масляную плёнку, заставляя неровности непосредственно воспринимать всю нагрузку Герцевских контактных напряжений, что приводит к сухому трению. Это визуально проявляется в повышенном шуме и значительном нагреве подшипника. Для качественных промышленных подшипников шероховатость дорожек качения обычно строго контролируется в диапазоне Ra 0,04–0,2 мкм, что обеспечивает малошумную работу и контролируемый температурный режим.
3.3. Волнистость дорожек качения: ключевой параметр, который чаще всего упускают из виду в высокоскоростном прецизионном оборудовании
Волнистость является важнейшим показателем качества для высококлассных подшипников. Она возникает в основном из-за вибраций при шлифовании и отклонений в подаче шлифовального круга, проявляясь в виде периодических мелких волн на поверхности дорожки качения. Данный параметр оказывает минимальное влияние на тихоходное оборудование. Однако в прецизионных устройствах с частотами вращения 6000–15000 об/мин (высокоскоростные электродвигатели, шпиндели станков с ЧПУ, роторы прядильных машин) волнистость вызывает циклические колебания Герцевских напряжений, приводя к биению шпинделя, высокочастотной вибрации и резким посторонним шумам, что является основной причиной скрытых неисправностей прецизионного оборудования.
3.4. Точность размеров дорожек качения и сопряжения с радиусом кривизны желоба
Точность диаметра дорожки качения, радиуса кривизны желоба и соосность напрямую определяют характер контакта тел качения и форму Герцевского пятна контакта, что влияет на стабильность работы подшипника:
● Увеличенный зазор усиливает трение скольжения и ударный шум, ускоряет износ и сокращает срок службы.
● Уменьшенный зазор (натяг) повышает базовые Герцевские напряжения, вызывает нагрев и деградацию смазки, что может привести к заклиниванию и выходу подшипника из строя.
Глава 4. Как дефекты обработки дорожек качения постепенно превращаются в шум при работе оборудования
Переход от дефектов обработки дорожек качения к шуму оборудования имеет чёткую логическую последовательность: геометрические погрешности дорожек изменяют траекторию движения тел качения, вызывая резкие колебания Герцевских напряжений и периодические ударные контакты, что усиливает вибрацию самого подшипника, которая через конструкцию и воздушную среду передаётся в виде аномального шума оборудования.
4.1. Высокоскоростные электродвигатели (свыше 3000 об/мин)
Высокоскоростные двигатели и моторы вентиляторов с частотой вращения свыше 3000 об/мин крайне чувствительны к точности дорожек качения. Погрешности округлости и волнистости вызывают циклическую пульсацию Герцевских напряжений, создавая свист на фиксированной частоте, что часто приводит к превышению допустимых уровней шума на производственных площадках.
4.2. Вентиляторы и оборудование непрерывного действия
При длительной непрерывной работе вентиляторов вибрация подшипников через вал передаётся на рабочее колесо, вызывая резонанс всей машины. Это не только создаёт шум, но и приводит к вторичным неисправностям: трещинам в сварных швах лопастей, ослаблению крепёжных болтов, что значительно увеличивает затраты на обслуживание.
4.3. Высокоскоростное текстильное оборудование (роторы)
Высокоскоростное прядильное оборудование предъявляет жёсткие требования к вибрационной точности. Незначительная волнистость дорожек качения, вызывающая колебания Герцевских напряжений и микробиение, приводит к неравномерной толщине пряжи, увеличению обрывности и снижению общего коэффициента полезного использования оборудования.
Глава 5. Как дефекты точности дорожек качения значительно сокращают фактический срок службы подшипников
Теоретический срок службы подшипников рассчитывается для идеальных условий с гладкими дорожками и равномерными Герцевскими напряжениями. Реальные дефекты обработки ускоряют усталостное разрушение по двум направлениям: концентрация напряжений и нарушение смазки, что полностью соответствует известным законам отказа подшипников.
5.1. Концентрация напряжений ускоряет усталостные повреждения
Выступы на поверхности дорожек качения постоянно испытывают циклические концентрированные Герцевские нагрузки. Местные напряжения превышают пределы прочности материала, что значительно снижает усталостную прочность стали и заметно сокращает срок службы подшипника, особенно при высоких нагрузках, скоростях и плохой смазке.
5.2. Преждевременный выход смазочной системы из строя
Гладкие высокоточные дорожки позволяют формировать равномерную и стабильную масляную плёнку, эффективно распределяя Герцевские контактные напряжения. Шероховатые дорожки разрушают целостность масляной плёнки, а трение вызывает нагрев, ускоряя окисление, высыхание и деструкцию смазки, что постоянно усиливает износ подшипника.
5.3. Три типичных механизма отказа подшипников
Наиболее распространённые виды отказов подшипников напрямую связаны с дефектами точности дорожек качения и аномалиями Герцевских напряжений:
● Выкрашивание дорожек – результат распространения усталостных трещин от длительных циклических концентрированных нагрузок.
● Точечная коррозия – возникает из-за локального превышения давления, образуя ямки и усиливая шум.
● Прижог рабочих поверхностей – следствие невозможности отвода тепла от трения, что приводит к структурным изменениям материала и заклиниванию.
Глава 6. Почему импортные подшипники тише и долговечнее — разница не в брендовой наценке
Долговечность и малошумность импортных подшипников обусловлены не просто брендовой наценкой. Ключевое преимущество — более жёсткая система контроля точности дорожек качения:
● Общие стандарты допусков выше, чем в Китае, с более строгим контролем округлости, волнистости и шероховатости для равномерного распределения Герцевских напряжений.
● Низкий разброс момента сопротивления вращению в пределах одной партии, высокая однородность изделий.
● 100% выходной контроль, включая вибрационную сортировку и профилометрию, полностью исключающий поставку дефектных изделий.

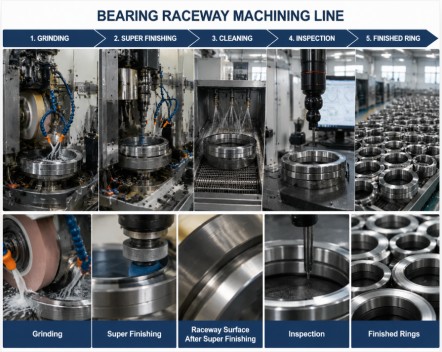

Глава 7. Пятиэтапный производственный процесс для стабильного контроля точности дорожек качения
Высокое качество дорожек качения обеспечивается серией стандартизированных операций, контролирующих точность на всех этапах — от заготовки до финального контроля, что гарантирует стабильность Герцевских контактных напряжений.
7.1. Обработка на станках с ЧПУ (токарная): формирование базовых размеров и геометрии. Выполняется черновое и чистовое точение колец, исправляются деформации заготовок, обеспечивается равномерная толщина стенок дорожек для точной размерной основы.
7.2. Термическая обработка: обеспечение равномерной твёрдости рабочих поверхностей. Используется изотермическая закалка и отпуск для минимизации деформаций и получения одинаковой твёрдости, предотвращая локальный износ.
7.3. Прецизионное шлифование: контроль округлости и размерных допусков. На станках с ЧПУ корректируются деформации после термообработки, контролируются диаметр, округлость и профиль желоба для правильной контактной зоны Герцевских напряжений.
7.4. Суперфинишная обработка брусками: оптимизация шероховатости и волнистости. Сглаживаются следы шлифования, снижается волнистость и шероховатость, создаётся микрорельеф для удержания смазки, что способствует более равномерному распределению Герцевских напряжений.
7.5. Полный выходной контроль: измерения наружного/внутреннего диаметров, радиального зазора, уровня вибрации, момента сопротивления. Дефектные изделия отправляются на доработку, что гарантирует стабильное качество готовой продукции
Глава 8. Реальный пример из горнодобывающей отрасли: наглядная демонстрация практической ценности точности дорожек качения
8.1. Предыстория проекта
На ленточном конвейере горнодобывающего предприятия использовались стандартные шарикоподшипники 6205-2RS C3. Уже через 3 месяца эксплуатации стали часто возникать посторонние шумы в подшипниках и перегрев корпусов, что требовало частых остановок для замены и вело к росту затрат на обслуживание и закупки.
8.2. Результаты диагностики
После разбора вышедших из строя подшипников было подтверждено, что материал, термообработка и конструкция уплотнений соответствуют стандартам. Основной причиной отказа стало значительное превышение допустимой волнистости дорожек качения. В процессе работы нерегулярная волнистость вызывала циклические колебания Герцевских контактных напряжений, что приводило к ударным нагрузкам на тела качения и, в конечном счёте, к износу дорожек и преждевременной деградации смазки.
8.3. Предложенные улучшения и полученный результат
Мы заменили подшипники на изделия того же типоразмера, но с высокой точностью дорожек, достигнутой благодаря суперфинишной обработке, обеспечивающей строгий контроль волнистости. После модернизации шум оборудования вернулся в нормативные пределы, распределение Герцевских напряжений стало равномерным, температурный режим — стабильным и управляемым. Срок службы подшипников увеличился с первоначальных 3 месяцев до более чем 18 месяцев, что значительно сократило простои оборудования и расходы на запасные части.
Глава 9. Практические методы оценки качества обработки дорожек качения при закупке подшипников
При выборе подшипников не стоит слепо ориентироваться на бренд. Важно проверять качество обработки дорожек. Чтобы избежать приобретения некачественных изделий, запросите у поставщика подтверждение следующих четырёх критериев:
● Наличие протоколов измерения уровня вибрации для соответствующей партии (классы Z1/Z2/Z3 подбираются под условия эксплуатации).
● Документальное подтверждение контроля однородности продукции в партии и наличие протоколов выборочного контроля, гарантирующих стабильность Герцевских напряжений.
● Проведение контроля момента сопротивления вращению на выходе с контролируемым разбросом значений.
● Возможность поставки подшипников с уровнем точности, адаптированным под конкретные условия: горные работы, высокие температуры, запылённость, высокие скорости.
Глава 10. Часто задаваемые вопросы (FAQ)
Вопрос 1: Влияет ли точность обработки дорожек качения непосредственно на уровень шума при работе оборудования?
Ответ: Да. Округлость, волнистость и шероховатость дорожек напрямую влияют на стабильность Герцевских контактных напряжений и являются ключевыми внутренними факторами вибрации и шума. Чем выше точность обработки, тем равномернее распределение напряжений, меньше амплитуда вибрации и ниже уровень шума.
Вопрос 2: В чём причина значительной разницы в сроке службы двух подшипников одинаковой модели?
Ответ: При условии одинакового материала и термообработки разница в сроке службы определяется микроуровневым качеством обработки дорожек. Некачественные дорожки вызывают концентрацию Герцевских напряжений, разрушение масляной плёнки и ускоренный усталостный износ, что приводит к резкому сокращению срока службы.
Вопрос 3: Какой параметр точности обработки является самым важным?
Ответ: Универсального ответа нет — выбор зависит от условий эксплуатации:
● Для тяжёлых тихоходных машин (горное, конвейеры) приоритетны округлость и шероховатость поверхности для равномерного распределения нагрузки.
● Для высокоскоростных двигателей и шпинделей станков критически важны волнистость и чистота поверхности для предотвращения высокочастотных вибраций и шума.
Вопрос 4: Может ли повышение точности обработки дорожек качения увеличить срок службы подшипника?
Ответ: Да. Высокоточные дорожки обеспечивают равномерное распределение Герцевских напряжений и формирование устойчивой масляной плёнки, что устраняет причины точечной коррозии и выкрашивания, существенно продлевая срок службы и повышая стабильность работы.
Призыв к действию (CTA)
Если вам требуются стандартные промышленные подшипники с гарантированной стабильностью, низким уровнем шума и длительным сроком службы, или специализированные решения для горнодобывающей, металлургической, вентиляторной и конвейерной техники, наш завод предлагает полный ассортимент подшипников по стандартам ГОСТ (GB) и услуги по изготовлению нестандартных OEM-изделий.
Мы готовы рассчитать Герцевские напряжения под вашу фактическую нагрузку и подобрать подшипники с необходимым уровнем точности. Для получения рекомендаций по выбору, запроса образцов или коммерческого предложения обращайтесь за полным комплексом решений по оснащению подшипниками.
Точный контроль обработки дорожек качения и обеспечение равномерного распределения Герцевских напряжений — это эффективный способ снижения вибрации и шума оборудования, продления срока службы подшипников и сокращения эксплуатационных затрат. Опираясь на отработанные технологии шлифования, суперфинишной обработки и строгую систему выходного контроля, мы гарантируем высокую геометрическую точность на этапе производства, обеспечивая надёжную и долговременную работу промышленного оборудования любого типа.
