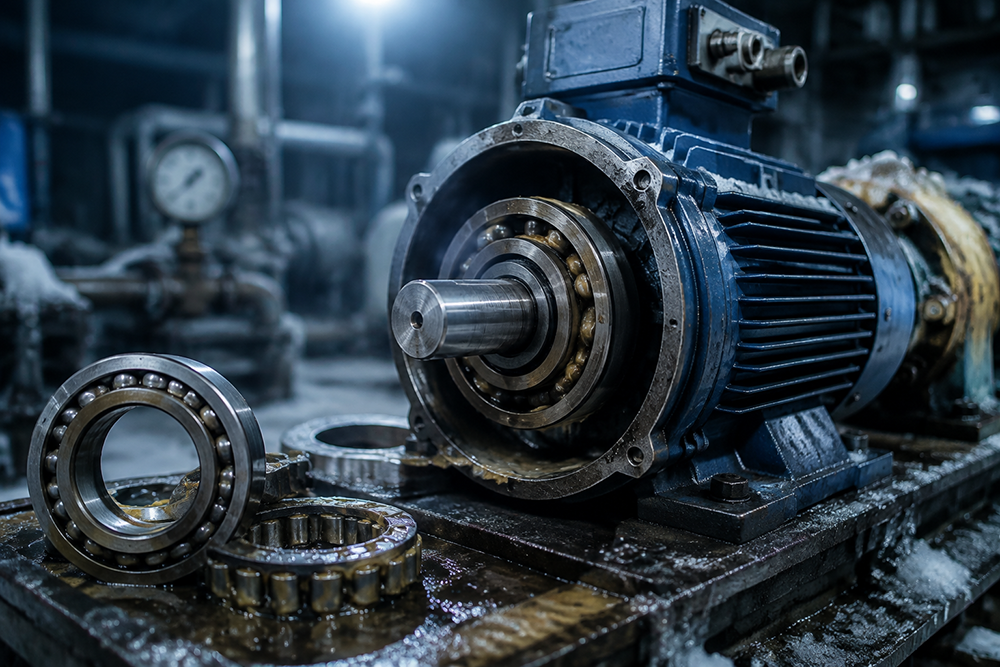

Случай аномального шума в подшипниках российских электродвигателей: выявление истинной причины неисправности на основе данных о вибрации.

I. Сценарий неисправности на месте эксплуатации: После установки новый подшипник издает непрерывный гудящий звук.

Данный типичный сценарий отказа основан на типичных промышленных условиях в России, где в качестве оборудования используется промышленный двигатель, работающий непрерывно в течение 24 часов на заводе. Основные характеристики условий эксплуатации следующие:

Оборудование работает непрерывно в течение 24 часов без частых запусков и остановок, а условия нагрузки стабильны.

В зимний период на территории завода наблюдаются низкие температуры, и оборудование работает в условиях постоянных перепадов температуры, включая запуск и остановку при низких температурах, а также работу при нормальных температурах.

Подшипники двигателя только что были заменены; в качестве запасных частей использованы совершенно новые подшипники от известных производителей.

При работе без нагрузки посторонний шум едва слышен, но после получаса работы под нагрузкой непрерывный низкочастотный гул становится все более отчетливым и сопровождается периодической вибрацией.

Первоначально обслуживающий персонал завода определил, что новый подшипник имеет дефекты качества, а именно дефекты в дорожке качения или элементах качения, и запланировал повторную замену подшипника.

Однако основная логика профессиональной диагностики оборудования заключается в том, что аномальный шум является лишь следствием неисправности, а не ее причиной . Источники шума подшипников электродвигателей чрезвычайно разнообразны и включают более десяти возможных вариантов, таких как повреждение дорожек качения подшипника, выход смазки из строя, аномальный зазор в подшипнике, несоосность вала и корпуса подшипника, дисбаланс ротора, несоосность муфты, электромагнитная вибрация и структурный резонанс оборудования.

Полагаться исключительно на слуховую оценку и слепо заменять детали приведет лишь к увеличению затрат на техническое обслуживание и простоев, не устраняя при этом первопричину проблемы. Точное обнаружение вибрационных данных и спектральный анализ являются основными стандартами диагностики неисправностей подшипников электродвигателей .

II. Практика эксплуатации и технического обслуживания: Первоначальное определение направления неисправности путем определения типа аномального шума.

До проведения формального вибрационного анализа аномальные характеристики шума позволяют быстро сузить область повреждения, закладывая основу для точной последующей диагностики. Различные уровни шума соответствуют фиксированным направлениям и высотам повреждения, что является основополагающим навыком оценки ситуации, необходимым для инженеров, работающих на местах.

1. Непрерывное низкочастотное гудение

Это основные аномальные шумовые характеристики данного случая, и приоритетными для расследования являются: дисбаланс ротора, аномальная рабочая нагрузка подшипника, эксцентриситет установки, электромагнитная вибрация двигателя и структурный резонанс оборудования. Весьма вероятно, что проблема не связана с повреждением самого подшипника .

2. Обычный стучащий звук.

Ненормальный шум имеет фиксированную периодичность и заметное воздействие. В первую очередь следует проверить: точечную коррозию дорожки качения подшипника, отслоение элементов качения, попадание посторонних предметов в подшипник и локальные повреждения контактной поверхности. Это типичные механические дефекты подшипников.

3. Резкий, сухой, фрикционный звук.

Если рабочий шум резкий и сухой, в первую очередь следует проверить: недостаточное заполнение смазкой, трение и заклинивание уплотнений, недостаточный зазор в подшипниках и сильное трение, вызванное чрезмерно тугой установкой.

4. При запуске слышен заметный посторонний шум, который постепенно стихает по мере повышения температуры.

Эта особенность особенно часто встречается в условиях низких температур эксплуатации в России . Основная причина заключается не в повреждении подшипников, а в чрезмерно высокой вязкости смазки, резком увеличении сопротивления при запуске и работе, а также недостаточном начальном зазоре в подшипниках при низких температурах. По мере нагрева двигателя и восстановления текучести смазки ненормальный шум постепенно стихает.

Важное напоминание: все посторонние шумы следует использовать только в качестве ориентира для поиска неисправностей и ни в коем случае не в качестве окончательной основы для диагностики . Окончательную причину неисправности необходимо определить по данным спектра вибрации.

III. Первый шаг в базовой диагностике: стандартизация измерения вибрации в точках измерения, а не непосредственная разборка машины.

Многие специалисты по техническому обслуживанию ошибочно полагают, что, услышав ненормальные шумы, они немедленно разбирают и осматривают оборудование. Это не только задерживает производство, но и легко нарушает первоначальный монтаж и координацию работ. Первым шагом в профессиональной диагностике является стандартизированное многоточечное вибрационное тестирование , которое использует данные о вибрации из разных мест и направлений для определения типа механической неисправности.

Стандартные точки измерения для вибрационных испытаний подшипников промышленных электродвигателей:

1. Сторона водителя DE

Данные о вибрации были собраны в трех группах: горизонтальная (H), вертикальная (V) и осевая (A).

2. Неразрушающий контроль без участия водителя

Аналогичным образом были измерены три набора данных о вибрации в горизонтальном направлении (H), вертикальном направлении (V) и осевом направлении (A).

Логика оценки данных точек измерения

Усиление осевой вибрации : В первую очередь проверьте наличие смещения муфты, чрезмерной осевой нагрузки и отклонения осевого положения подшипника.

Высокая радиальная вибрация (горизонтальная/вертикальная) : В первую очередь следует проверить дисбаланс ротора, дефекты подшипников, ослабление креплений оборудования и проблемы, связанные с структурным резонансом.

IV. Во избежание заблуждений: Увеличение среднеквадратичного значения вибрации не обязательно указывает на повреждение подшипника.

Многие инженеры на объекте привыкли оценивать неисправности, ориентируясь исключительно на фактическое значение скорости вибрации (среднеквадратичное значение), что является типичным заблуждением, основанным на односторонней диагностике. Значения среднеквадратичного значения могут лишь подтвердить ухудшение рабочего состояния оборудования ; они не позволяют точно определить место или тип неисправности.

Сравнение данных типичных сценариев (используются для демонстрации закономерностей изменения параметров отказов; единого универсального стандарта не существует):

1.В процессе нормальной работы оборудования: среднеквадратичное значение вибрации составляет 2,1 мм/с, работа стабильна и не имеет отклонений.

2.Этап аномального шума: среднеквадратичное значение вибрации возрастает до 5,6 мм/с. По сравнению со стабильным рабочим уровнем оборудования в 2,1 мм/с, амплитуда вибрации значительно увеличилась, что указывает на существенное ухудшение условий эксплуатации оборудования.

3.Численный анализ четко показывает характеристики неисправности оборудования, но повреждение подшипников невозможно однозначно идентифицировать. Дисбаланс ротора, смещение вала, ослабление креплений оборудования и ненормальное состояние подшипников могут привести к увеличению общего среднеквадратичного значения вибрации. Для точного определения местоположения требуется углубленный анализ спектра вибрации.

V. Диагностика: понимание спектра вибраций и точное определение типов неисправностей.

Спектральный анализ является основным методом диагностики неисправностей подшипников электродвигателей. Основная идея заключается в том, что фиксированная скорость вращения двигателя соответствует фиксированной частоте, и различные неисправности будут вызывать соответствующие пики характерной частоты, что позволяет точно определить первопричину неисправности.

В данном исследовании фактическая измеренная рабочая скорость двигателя составляла приблизительно 1500 об/мин. Для простоты объяснения мы будем использовать 1500 об/мин для расчетов: 1500 ÷ 60 = 25 Гц, что соответствует приблизительно 25 Гц для опорной частоты оборудования (1 × 1). Важно отметить, что промышленные асинхронные двигатели имеют скольжение; номинальная синхронная скорость не равна фактической рабочей скорости. Все последующие частотные анализы и анализы характеристик подшипников, а также диагностика на месте должны основываться на измеренной рабочей скорости и геометрических параметрах подшипников . Анализируя распределение пиков частотного спектра, можно быстро выявить три основные категории распространенных неисправностей:

1. Пиковое значение на частоте 1× (25 Гц) выражено особенно сильно.

При значительно высокой частоте вращения приоритет следует отдавать проверке дисбаланса ротора, эксцентриситета вала и механического ослабления креплений. Одновременно следует проводить дополнительную оценку, комбинируя высокочастотные сигналы и характеристические частоты подшипников.

2. Пиковое значение двукратного преобразования частоты (50 Гц) является наиболее выраженным.

Если частота вращения, равная двукратному значению, и ее гармоники значительно возрастают, можно провести дальнейшее исследование, проверив амплитуду осевых колебаний на предмет смещения муфты, отклонения от заданного положения при установке и аномальной соосности валов. Следует отметить, что хотя высокая частота вращения, равная двукратному значению, является типичной характеристикой смещения, это не единственный критерий, и требуется всесторонняя проверка с использованием многомерных данных.

3. Отличаются высокочастотные пиковые значения, не являющиеся целыми кратными.

Если отсутствуют явные пики частоты 1× или 2×, а высокочастотный диапазон аномально завышен, то необходимо сосредоточиться на проверке частот неисправностей подшипников , которые являются четырьмя основными характеристическими частотами отрасли: BPFO, BPFI, BSF и FTF.

VI. Профессиональное развитие: анализ четырех основных причин отказов подшипников.

Типичные локальные повреждения в подшипниках качения обычно проявляются в виде характерных частот в вибрационных сигналах, связанных с геометрией подшипника и скоростью вращения. Эти характерные частоты являются основой спектральной диагностики, используемой для различения структурных дефектов подшипника и системных эксплуатационных аномалий, и представляют собой ключевой профессиональный аспект мониторинга состояния оборудования.

1. BPFO (частота отказов внешнего кольца)

Полное название элемента качения — частота дефекта наружного кольца. Если частота дефекта наружного кольца (BPFO) и её гармоники постоянно ярко выражены в спектре, в первую очередь следует проверить следующее: точечную коррозию наружного кольца подшипника, частичное отслоение наружного кольца, деформацию и износ корпуса подшипника, а также ненормальный зазор наружного кольца.

2. BPFI (Частота отказов внутреннего кольца)

Полное название — частота отказов внутреннего кольца подшипника качения. Если пик BPFI очевиден и сопровождается боковой полосой частоты, в первую очередь следует проверить следующее: царапины и отслоение внутреннего кольца подшипника, ненормальная посадка вала и внутреннего кольца, неравномерное напряжение на внутреннем кольце и смещение нагрузки.

3. BSF (Частота отказов вращения элементов качения)

При отклонении от нормы полного значения частоты вращения элементов качения, частоты вращения подшипника и связанных с ней частот следует проверить наличие следующих неисправностей: износ, царапины, неравномерность напряжений, локальные повреждения и другие дефекты на поверхности элементов качения подшипника.

4. FTF (Основная частота клетки)

Полное название — частота вращения сепаратора. Аномальная частота соответствует: износу и деформации сепаратора, проскальзыванию элементов качения из-за недостаточной смазки и заклиниванию сепаратора.

Основной вывод : если в обычном спектре отсутствуют явные сигналы BPFO, BPFI, BSF и их гармоники или связанные с ними боковые полосы, то вероятность локального повреждения дорожки качения и элементов качения может быть первоначально снижена. Однако это само по себе не может полностью исключить ранний выход подшипника из строя. Для всесторонней оценки необходимо объединить данные о высокочастотной характеристике, повышении температуры, временной характеристике сигнала, а также результаты разборки и осмотра.

Ключевой момент: Почему значения BPFO/BPFI не являются фиксированными для разных моделей подшипников?

Многие специалисты по техническому обслуживанию ошибочно полагают, что частоты BPFO, BPFI, BSF и FTF всех подшипников электродвигателей являются универсальными фиксированными значениями. В действительности же не существует единых фиксированных значений для четырех основных характеристических частот неисправностей подшипников ; характеристические частоты каждого подшипника уникальны и должны рассчитываться с использованием специфических параметров.

К основным параметрам, непосредственно определяющим частоту отказов подшипников, относятся: количество элементов качения подшипника, диаметр элементов качения, диаметр делительной окружности подшипника, угол контакта элементов качения и фактическая рабочая скорость оборудования .

Это также является основной логикой системы мониторинга состояния профессиональных брендов, таких как SKF: диагностика неисправностей не использует сравнение с общими фиксированными частотами, а точно вычисляет уникальную характеристическую частоту на основе параметров модели подшипника и фактической скорости на месте, а затем объединяет пик спектра, боковые полосы и высокочастотную огибающую сигнала для всестороннего определения неисправности, избегая ошибочной оценки или пропуска ранних стадий повреждения подшипника на основе общих числовых значений.

VII. Ключевой поворотный момент в данном случае: спектральный анализ выявляет системные проблемы, связанные с условиями эксплуатации.

На основе всестороннего анализа обычного спектра, тенденций высокочастотной вибрации и характеристик повышения температуры, приоритет подозрения на структурные или механические повреждения дорожек качения и элементов качения подшипников в данном оборудовании значительно снизился. В данных спектра не обнаружено типичных признаков дефектов корпуса подшипника; следовательно, проблемы качества подшипников больше не являются первостепенной задачей. Следующий этап расследования сместится от повреждений корпуса подшипника к системным проблемам, таким как посадка при сборке, рабочий зазор, совместимость смазочных материалов и соответствие условиям эксплуатации . Конкретные спектральные и эксплуатационные характеристики приведены ниже:

Пиковые частоты вращения роторов 1× и 2× находятся в пределах нормы, и отсутствуют типичные признаки неисправностей, такие как дисбаланс роторов, смещение или механическое ослабление.

Четыре основные частоты возникновения отказов подшипников (BPFO, BPFI, BSF и FTF) не показали явных пиковых значений, и не было обнаружено признаков локального повреждения дорожки качения или элементов качения.

Высокочастотная вибрация оборудования распространяется равномерно по всей его площади, без каких-либо локальных резких пиков, что соответствует характеристикам системной неисправности, таким как аномальное сопротивление трению и аномальное повышение температуры.

Рабочая температура двигателя медленно и непрерывно повышается, а аномальный шум усиливается с увеличением температуры оборудования и времени работы, что совершенно отличается от характера развития отказов, связанных с механическим повреждением подшипников.

На основе всесторонних данных, полученных из различных источников, можно установить, что низкочастотное гудение, чрезмерная вибрация и аномальное повышение температуры не указывают на дефекты качества или механические повреждения самого подшипника. Вместо этого, это типичные проблемы несоответствия системы в условиях низких температур. Предварительно были определены четыре основных причины: недостаточный зазор в подшипнике, чрезмерно тугой вал, недостаточная эффективность низкотемпературной смазки и неправильное количество смазки. Совокупность этих факторов привела к ненормальной работе оборудования.

8. Разборка и проверка: Новые подшипники не показали механических повреждений, что подтвердило несоответствие системы.

Для проверки выводов спектрального анализа, исследования возможности отказа подшипника и выяснения причин аномалий на месте эксплуатации, замененный подшипник был разобран и осмотрен. Результаты осмотра внешнего вида и конструкции следующие:

Внутренние и наружные дорожки качения подшипника имеют гладкие и ровные поверхности, без отслоений, точечных повреждений, царапин и усталостных разрушений.

Качающиеся элементы: целостная форма, гладкая поверхность, отсутствие износа, деформаций, заклинивания и локальных ударных дефектов.

Клетка: Конструкция целая, без деформаций, износа или ослабления креплений, работает и скользит плавно.

Разборка и осмотр не выявили очевидных структурных повреждений дорожки качения, элементов качения или сепаратора, что дополнительно подтверждает вышеупомянутую оценку и указывает на то, что аномальные шумы и вибрации, скорее всего, не вызваны проблемой качества самого подшипника. Одновременно в процессе разборки были выявлены четыре параметра, соответствующие аномальным условиям эксплуатации, которые согласуются с выводами спектрального анализа и являются основными факторами, способствующими данной поломке.

На смазке наблюдаются локальные изменения цвета и неравномерное распределение, а также незначительные признаки высокотемпературного окисления и старения.

Общая рабочая температура подшипника слишком высока, а теплоотвод недостаточен.

Натяг между внутренним кольцом подшипника и цапфой слишком велик, что приводит к слишком тугой сборке.

Первоначальный производитель выбрал стандартный подшипник скольжения CN, но статический зазор оказался слишком малым, что сделало его непригодным для непрерывной работы при низких температурах.

Ⅸ. Первопричина 1: Неправильные представления о выборе, недостаточный рабочий зазор, приводящий к работе с практически нулевым предварительным натяжением.

Многие специалисты по техническому обслуживанию и закупкам ошибочно полагают, что статический зазор, указанный в образце подшипника, не равен фактическому рабочему зазору оборудования . В этом случае был выбран стандартный радиальный подшипник CN, что казалось стандартным решением. Однако в условиях низких температур в России, непрерывной круглосуточной работы и чрезмерной посадки с натягом зазор продолжал уменьшаться, что в конечном итоге привело к аномальному трению и гудящей вибрации.

Фактический рабочий зазор подшипника двигателя можно понимать как окончательный фактический рабочий зазор, образовавшийся после корректировки первоначального зазора с учетом посадки при установке и разницы рабочих температур. Низкие температуры не изменяют присущий подшипнику зазор, но усиливают скрытые проблемы, вызванные недостаточным зазором. Наложение этих двух уровней потерь может легко привести к неисправностям оборудования. Конкретные последствия можно разделить на два основных аспекта:

1. Начальный зазор сжатия при сборке

Внутреннее кольцо и шейка подшипника установлены слишком плотно, а посадка с натягом слишком велика. После сборки корпуса вала диаметр отверстия внутреннего кольца увеличивается, что напрямую уменьшает стандартный заводской статический зазор подшипника, в результате чего начальный зазор при установке значительно уменьшается.

2. Разница температур во время работы вызывает вторичное уменьшение зазора.

При длительной работе оборудования под непрерывной нагрузкой внутреннее кольцо подшипника, находясь в тесном контакте с валом, быстро проводит тепло и испытывает более значительное повышение температуры, в то время как внешнее кольцо, зависящее от корпуса подшипника для стабильного отвода тепла, создает значительную разницу температур между внутренним и внешним кольцами. Внутреннее кольцо подвергается большему тепловому расширению, что дополнительно сжимает оставшийся радиальный зазор и вызывает вторичные потери.

3. Недостаточный зазор в условиях эксплуатации при низких температурах.

Низкие температуры не уменьшают зазор в металле подшипника, но увеличивают вязкостное сопротивление смазки, что приводит к значительному увеличению сопротивления холодному пуску двигателя. Когда собственный рабочий зазор подшипника уже мал и приближается к критическому значению, условия низкой температуры и высокого сопротивления еще больше усилят рабочую нагрузку, легко приводя к почти нулевому зазору и слегка предварительно нагруженному рабочему состоянию.

Это основные причины чрезмерного повышения температуры оборудования, усиления высокочастотной вибрации, непрерывного низкочастотного гудения и преждевременного старения смазочной смазки.

Ⅹ. Вторая основная причина: Недостаточная эффективность низкотемпературной смазки и плохая адаптивность к условиям эксплуатации.

В данном случае оборудование запускалось зимой при температурах от -25℃ до -35℃ . Использованная на заводе обычная промышленная смазка нормального температурного режима не подходила для работы при низких температурах и не могла адаптироваться к экстремально низким температурам при запуске и остановке. Это стало важным фактором, способствовавшим постоянному усилению вибрации и появлению постороннего шума.

Обычные промышленные смазки подвержены трем типам проблем в условиях сверхнизких температур:

Вязкость базового масла значительно возросла, что привело к затвердению смазки и заметному снижению ее текучести.

Значительно возрастает сопротивление холодному пуску двигателя, а также увеличивается сопротивление трению роликов и сепаратора во время работы.

Чрезмерная вибрация при запуске при низких температурах и неравномерное размягчение смазки после нагрева оборудования вызывают колебания вибрации и аномального уровня шума.

Механическое заклинивание, вызванное недостаточным зазором, в сочетании с проблемой трения, обусловленной плохой низкотемпературной смазкой, будет иметь кумулятивный эффект: высокое сопротивление холодному пуску → заметная вибрация и ненормальный шум → повышение рабочей температуры → ускоренное старение смазки → непрерывное ухудшение условий эксплуатации, в конечном итоге приводящее к состоянию, аналогичному отказу подшипника.

Ⅺ. Первопричина 3: Неправильные представления об эксплуатации и техническом обслуживании — Переполнение смазочным материалом усугубляет повышение температуры и вибрацию.

В сфере технического обслуживания на месте эксплуатации распространено заблуждение: чем больше смазки нанесено, тем лучше защита и дольше срок службы подшипников. Однако для высокоскоростных промышленных двигателей, работающих непрерывно 24 часа в сутки, чрезмерное нанесение смазки является распространенной причиной повышения температуры, усиления вибрации и постоянных ненормальных шумов, вызванных человеческим фактором.

Переполнение смазкой может легко привести к следующим проблемам:

Высокоскоростное перемешивание избытка смазки элементами качения подшипников создает дополнительное сопротивление перемешиванию, увеличивая рабочую нагрузку на оборудование.

Повышенное тепловыделение при перемешивании приводит к постоянно высоким рабочим температурам оборудования, ускоряя окисление, разрушение и выход из строя смазочной смазки.

Неравномерное накопление смазки и локальные засоры, вызванные нагревом, могут повлиять на стабильность работы подшипника, приводя к высокочастотной вибрации и подъему.

Основные принципы смазки подшипников промышленных электродвигателей: отсутствие недостатка смазки, отсутствие избытка смазки и точная дозировка . Количество смазки, необходимое для заполнения подшипника, должно определяться комплексно, исходя из его размера, объема полости и номинальной скорости вращения. Недостаточно просто полностью заполнить подшипник; избыток смазки будет постоянно усугублять неисправности оборудования и сокращать срок службы подшипника.

Ⅻ. Реализация корректирующих мер: План оптимизации для устранения аномального шума в низкотемпературных подшипниках электродвигателей.

На основе трех основных причин, выявленных в ходе анализа сценария (неправильный выбор зазоров, плохая совместимость с низкотемпературными смазочными материалами и чрезмерное заполнение смазкой + отклонения при сборке), было разработано высокоадаптируемое решение для оптимизации на месте эксплуатации в условиях низкотемпературной непрерывной работы в промышленности России. Это решение может быть использовано для решения проблем, связанных с аномальным шумом и чрезмерной вибрацией в аналогичных двигателях.

1. Рассчитайте рабочий зазор и оптимизируйте выбор подшипника.

Рассчитайте фактический рабочий зазор подшипника, учитывая посадку с натягом цапфы, точность посадки корпуса подшипника и разницу рабочих температур оборудования. Для компенсации уменьшения зазора, вызванного посадкой с натягом и чередованием высоких и низких температур, если расчет подтвердит, что эталонный зазор CN не соответствует рабочим требованиям, можно рассмотреть подшипник с зазором C3 для компенсации потерь зазора, вызванных изменениями сборки и температуры, избегая почти нулевого зазора и работы в режиме предварительной нагрузки.

Принцип применения в промышленности: зазор C3 не является универсальным решением для низкотемпературных двигателей. Согласно логике выбора условий эксплуатации, предложенной компанией Schaeffler, стандартный зазор CN в основном подходит для нормальных условий эксплуатации при установившейся температуре окружающей среды. Только в особых условиях эксплуатации, таких как подшипники больших размеров, чрезмерное взаимодействие при сборке, непрерывная высокая температура и чередование высоких и низких температур, зазор может быть скорректирован до C3 после расчета. Не рекомендуется слепо выбирать тип зазора, основываясь исключительно на температуре окружающей среды.

2. Замените смазку на низкотемпературную, совместимую с другими типами смазки.

Замените имеющуюся консистентную смазку, рассчитанную на комнатную температуру, на смазку, подходящую для работы в условиях низких температур. Некоторые смазки на основе полиальфаолефинов (ПАО) хорошо работают при низких температурах и подходят для сценариев запуска-остановки при низких температурах. Они отличаются низким сопротивлением запуску, стабильной текучестью при низких температурах и хорошей стойкостью к окислению. Конкретный диапазон рабочих температур должен определяться на основе параметров продукта, указанных производителем, и соответствовать условиям эксплуатации в условиях российской зимы.

3. Надлежащим образом смажьте и заполните смазочным материалом, а также удалите старую смазку.

Тщательно очистите внутреннюю поверхность подшипника от старой и чрезмерно накопившейся смазки. В сочетании со скоростью вращения двигателя и объемом полости подшипника обеспечьте правильное количество смазки, тем самым снизив сопротивление перемешиванию и аномальное повышение температуры, а также гарантируя равномерную смазку и стабильную работу.

4. Проверьте точность сборки вала и корпуса подшипника.

Проверьте округлость, цилиндричность и допуск посадки диаметра вала; проверьте диаметр и соосность отверстия корпуса подшипника; устраните проблему чрезмерно тугой сборки; и уменьшите уменьшение зазора, вызванное факторами сборки.

ⅩⅢ. Сравнение данных до и после ректификации: эталон для оценки влияния оптимизированных условий эксплуатации.

После завершения корректировок в соответствии с вышеуказанным планом оптимизации было проведено повторное тестирование режима непрерывной работы оборудования под нагрузкой, и были составлены типичные изменения данных в качестве эталона для оценки эффекта. Приведенные ниже примеры данных используются только для иллюстрации характера изменений условий эксплуатации, и универсального обязательного стандарта не существует. Определение состояния оборудования должно основываться на всесторонней оценке его базового состояния, модели и условий эксплуатации:

Примечание: Серия стандартов ISO 20816 имеет специфическое применение для оценки вибрации различных типов оборудования; поэтому одно среднеквадратичное значение не может быть использовано для оценки всех промышленных двигателей. Вопрос о целесообразности рабочей температуры оборудования должен решаться комплексно, исходя из технических требований производителя оборудования и истории эксплуатации агрегата.

XIV. Процесс оперативного устранения неполадок на месте: Общие сведения по эксплуатации и техническому обслуживанию.

Для облегчения быстрой самодиагностики и выявления неисправностей оборудования обслуживающим персоналом российских заводов разработана упрощенная и эффективная процедура поиска и устранения неисправностей, связанных с шумом подшипников. Эта процедура подходит для эксплуатации в полевых условиях с использованием базовых средств измерения вибрации и спектрального анализа, позволяя поэтапно выявлять причину проблемы:

В подшипниках двигателя обнаружен аномальный шум → Измерено среднеквадратичное значение общей вибрации.

1.Показатели вибрации в норме → Необходимо исследовать электромагнитные шумы и структурный резонанс оборудования.

2.Аномальные значения вибрации → Проверьте частоту 1×/2× пиковой частоты

- 1× Высокочастотная проверка: Проверка на дисбаланс ротора, эксцентриситет и механическую ненадежность.

- 2× Высокочастотный контроль: Проверка на смещение муфты и ошибки при установке.

- Отсутствие отклонений в частоте: Проверьте характеристические частоты подшипников BPFO/BPFI/BSF.

3.Ненормальная частота колебаний подшипника → Разберите и осмотрите дорожку качения и элементы качения подшипника на наличие повреждений.

4.Характеристическая частота подшипника в норме, но наблюдается значительная высокочастотная вибрация и повышение температуры → Проверьте совместимость смазки, количество наполнителя, зазор подшипника и точность посадки при сборке.

5.Наконец, проверьте диаметр вала, корпус подшипника и параметры зазора, чтобы точно определить первопричину неисправности и завершить устранение проблемы.

ⅩⅤ. Советы по техническому обслуживанию и ремонту: распространенные проблемы при ремонте и приобретении подшипников для электродвигателей.

Исходя из этого типичного сценария и текущего состояния промышленной эксплуатации и технического обслуживания в России, мы обобщаем распространенные заблуждения в отрасли, которые также являются основными причинами аномального шума оборудования, повторяющихся отказов и короткого срока службы подшипников:

Ошибка 1: Замена подшипника сразу после того, как двигатель издает звук.

Большинство посторонних шумов в подшипниках вызваны не повреждением самого подшипника. Проблемы в основном обусловлены системными факторами, такими как неправильное крепление, недостаточная смазка и нерациональный выбор зазоров. Слепая замена подшипников только увеличит затраты на техническое обслуживание и потери из-за простоев, и не сможет улучшить состояние оборудования в корне.

Ошибка 2: Сосредоточение внимания только на бренде и игнорирование распродаж при выборе модели.

Даже подшипники от таких известных брендов, как SKF, FAG и NSK, могут испытывать проблемы, такие как чрезмерное повышение температуры, аномальная вибрация и шум, а также преждевременное старение и выход из строя, если зазор не соответствует реальным условиям эксплуатации.

Ошибка 3: Использование обычной смазки в условиях низких температур.

В условиях низких температур российской зимы обычные смазочные материалы обладают недостаточными низкотемпературными характеристиками, повышенной вязкостью и сниженным смазывающим эффектом, что является распространенной причиной посторонних шумов и чрезмерной вибрации при запуске и остановке. Для низкотемпературных условий эксплуатации следует выбирать подходящие смазочные материалы.

Ошибка 4: Переполнение смазкой.

В высокоскоростных двигателях непрерывного действия избыток смазки может увеличить сопротивление перемешиванию, повысить рабочую температуру и усилить вибрацию оборудования, косвенно сокращая срок службы подшипников.

XVI. Российские промышленные условия: рекомендации по выбору и подбору подшипников.

Мы предлагаем индивидуальные решения по подбору зазоров в подшипниках и смазке, адаптированные к различным промышленным условиям России и различным сценариям производства.

1. Обычный двигатель, работающий при комнатной температуре.

Начиная с эталонной схемы зазоров CN, окончательный выбор определяется путем объединения параметров установившегося режима работы оборудования. Конструкция уплотнения может быть Z/2Z или 2RS, и для обеспечения стабильных условий эксплуатации при нормальных температурах может использоваться обычная промышленная смазка.

2. Двигатель, работающий в условиях низких температур на открытом воздухе/зимой.

Расчет необходимо проводить с учетом посадки с натягом, разницы рабочих температур и целевого рабочего зазора. В условиях чередования высоких и низких температур и непрерывной работы зазор C3 может быть выбран в соответствии с результатами расчета для компенсации потери зазора, вызванной сборкой и изменением температуры. Для улучшения запуска и работы при низких температурах можно использовать низкотемпературную смазку.

3. Высокоскоростной двигатель

Для обеспечения стабильной работы на высоких скоростях выбраны высокоточные малошумные подшипники, а также конструкция уплотнения с низким коэффициентом трения. Количество смазки строго контролируется.

4. Двигатели, работающие в условиях сильной запыленности.

Усилить герметизирующий и защитный эффект, обеспечить эффективную защиту от пыли и загрязнений, регулярно пополнять смазку в установленном количестве, а также снизить износ подшипников и посторонние шумы, вызванные примесями.

5. Двигатель, обеспечивающий круглосуточную непрерывную работу.

Мы уделяем особое внимание стабильности зазоров, равномерности повышения температуры и долговременной эффективности смазочных материалов, а также выбираем стабильные по партиям и устойчивые к высокотемпературному старению вспомогательные продукты, чтобы обеспечить длительную непрерывную работу оборудования.

ⅩⅦ. Вывод: Адаптация к условиям эксплуатации важнее, чем опора на опыт при замене деталей.

Этот типичный случай ненормальной работы подшипника электродвигателя в условиях низких температур в России подтверждает важнейшую инженерную логику: аномальный шум от подшипников электродвигателя нельзя просто приравнивать к проблеме качества подшипника. Только путем всестороннего анализа тенденций вибрации, спектральных характеристик, рабочего зазора, состояния смазки, монтажной посадки и рабочей температуры можно определить, связана ли проблема с самим подшипником или со всей системой подшипников в целом .

Слепая замена деталей, основанная на слухе и прошлом опыте, — это традиционный метод технического обслуживания, неэффективный и дорогостоящий. Систематический анализ, сочетающий среднеквадратичные значения вибрации, спектральные характеристики, данные о повышении температуры и условия эксплуатации, является более эффективным подходом, лучше соответствующим реальной ситуации.

Выбор зазора в подшипниках, адаптация к низкотемпературной смазке, точность монтажа и установки, а также контроль объема смазки — четыре параметра, непосредственно влияющие на рабочее состояние и срок службы подшипников электродвигателей. Они также являются ключевыми областями для оптимизации эксплуатации и технического обслуживания оборудования в условиях низкотемпературной промышленной среды России.
