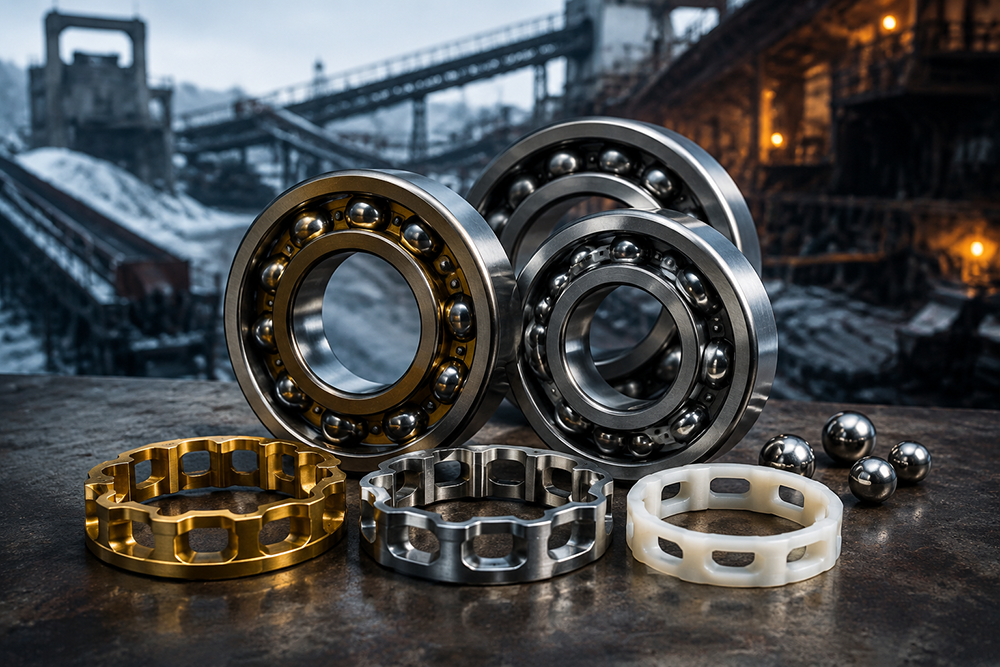

Что такое сепаратор подшипника? Функции, конструкция и руководство по выбору.

Однако реальные проблемы на месте почти всегда возникали из-за этого небольшого компонента. На металлургическом заводе на Дальнем Востоке, с которым мы работали, мы неоднократно сталкивались с проблемами перегрева корпусов роликовых подшипников серии NU2210 . Внешне это проявлялось как аномальное повышение температуры подшипника, но при разборке в 90% случаев причиной оказывался износ сепаратора и его смещение, приводящие к сухому трению, вызванному беспорядочным скольжением стальных шариков. Без фиксации сепаратора стальные шарики сбивались в кучу и сжимались, что приводило к заклиниванию и непригодности к использованию даже совершенно новых подшипников повышенной прочности всего через несколько дней эксплуатации.

Три наиболее часто используемые клетки на фабриках

Количество моделей, фактически реализованных на месте на российском предприятии тяжелой промышленности, было небольшим, и сложных или специальных конструкций не было. Различия в совместимости трех основных материалов были очень очевидны:

1.Стальной сепаратор: прочный и долговечный, недорогой, входит в стандартную комплектацию большинства подшипников общего назначения типов 6205 и 6306 , подходит для конвейеров большой длины и обычного тяжелого оборудования, обеспечивает стабильные условия работы без сильных ударов и имеет очень низкий процент отказов при ежедневной эксплуатации.

2.Латунный каркас: Чрезвычайно прочный, ударостойкий и термостойкий. Для оборудования с высокой вибрацией и широким диапазоном температур, такого как дробильные и прокатные станы, изготовленные по нашему заказу, срок службы оборудования в режиме ожидания значительно увеличивается. Он является наиболее надежным в суровых условиях эксплуатации.

3.Нейлоновый сепаратор: обеспечивает тихую работу и хорошую стабильность скорости. В основном используется в подшипниках высокоскоростных двигателей 6204 и 6305. Подходит только для автоматизированного оборудования с малой нагрузкой, без пыли и с постоянной температурой. Не подходит для условий с большой нагрузкой.

II. Наиболее распространенные явления разрушения каркасов в полевых условиях.

Проработав много лет в сфере технического обслуживания на различных предприятиях тяжелой промышленности в России, я пришел к четкому практическому выводу: внезапные отказы подшипников чаще всего происходят из-за разрушения сепаратора; случаи естественного старения, вызванного износом шариков из чистой стали или дорожки качения, крайне редки. Без специального оборудования предварительный диагноз можно поставить, просто прислушавшись к звуку и ощутив температуру на месте.

Регулярные щелкающие звуки во время работы оборудования, необъяснимые скачки температуры корпуса подшипника, внезапные остановки или заклинивания при запуске и остановке, а также небольшие вибрации корпуса машины — все это типичные признаки износа, деформации или микротрещин в сепараторе.

На основе данных о поломках за последние годы можно выделить следующие причины повреждений в условиях местной эксплуатации: зимой смазка замерзает и затвердевает, вызывая сухое истирание подшипника и износ сепаратора из-за недостатка масла; оборудование работает под полной нагрузкой круглый год, что приводит к деформации сепаратора под длительным давлением; частые запуски и остановки горных дробилок и удары крупных материалов приводят к прямому растрескиванию рамы; обычные материалы общего назначения не выдерживают сильных морозов, становятся хрупкими и разрушаются; а центробежная сила высокоскоростных двигателей слишком велика, что ослабляет нейлоновую конструкцию сепаратора.

Уникальные проблемы с оборудованием на российских заводах.

Отказы оборудования на сибирских и дальневосточных заводах в основном вызваны условиями эксплуатации, а не качеством самого оборудования. Экстремальные зимние температуры напрямую снижают прочность обычных клетей, вызывая их растрескивание даже при незначительных ударах. Высокий уровень запыленности и высокочастотные вибрации на горнодобывающих и металлургических предприятиях приводят к износу деталей почти вдвое быстрее, чем на заводах, работающих при нормальных температурах. Кроме того, производственные линии работают круглый год без фиксированных периодов планового технического обслуживания, что позволяет накапливаться мелким изнашивающим элементам и в конечном итоге приводит к остановке всей производственной линии.

Опытные специалисты по техническому обслуживанию сходятся во мнении, что холодный запуск в раннюю утреннюю смену зимой представляет собой период высокого риска выхода из строя подшипников. Многие подшипники конвейера 6308 , после того как их оставили на ночь при низких температурах, на следующий день сразу же начинают издавать ненормальные шумы и заклинивать. В основном это происходит из-за того, что сепаратор становится хрупким при низких температурах и замедляется смазка.

III. Истинные преимущества и недостатки трех материалов; выбор неправильного варианта — пустая трата денег.

Многие местные заводы попали в замкнутый круг: подшипники заменяются каждый месяц, но поломки повторяются снова и снова. Проблема часто заключается не в низком качестве подшипников, а в несоответствии материала сепаратора условиям эксплуатации на месте. Наша статистика за последние три года показывает, что более 60% подшипников вышли из строя преждевременно, и все это из-за неправильного выбора сепаратора.

Стальная клетка

Высокая твердость, износостойкость и отличное соотношение цены и качества. Оригинальные заводские подшипники 6205 и 6306 в основном изготавливаются из стальных сепараторов, что делает их подходящими для низкоскоростного конвейерного оборудования большой грузоподъемности, обеспечивая стабильные условия работы и очень стабильную ежедневную эксплуатацию.

Однако недостатки особенно ярко проявились в условиях российской зимней эксплуатации: высокий уровень шума при работе на высоких скоростях и низкая устойчивость к воздействию низких температур. В прошлом году на конвейерном заводе в Омске наружное оборудование использовало оригинальные стальные сепараторы для зимней эксплуатации, и за месяц вышло из строя восемь комплектов подшипников. Все они были повреждены из-за растрескивания и заклинивания рам, что сделало их совершенно непригодными для работы в экстремально холодных наружных условиях и неподходящими для высокоскоростных прецизионных двигателей.

Латунная клетка

Считается оптимальным решением для экстремальных условий тяжелой промышленности в России, обладающим наивысшей общей практичностью. Он стабильно выдерживает рабочие условия в диапазоне от -40°C до высоких температур и обладает выдающейся ударопрочностью и вибростойкостью. Обладает высокой совместимостью с дробильными установками, металлургическими прокатными станами и тяжелой экскаваторной техникой.

Единственный недостаток — высокая стоимость приобретения; использование его на оборудовании, работающем при обычной температуре окружающей среды и с небольшими нагрузками, было бы излишним и пустой тратой бюджета.

Реальный пример устранения неисправности : на новосибирском руднике дробильная машина часто страдала от повреждений роликовых подшипников НУ2210 , что требовало ежемесячных остановок для их замены. После замены их на латунные сепараторы машина непрерывно работала восемь месяцев без сбоев, и поломки стальных шариков на месте практически никогда не наблюдались. Все признаки повреждений были обусловлены хрупкостью и деформацией первоначальной конструкции.

Нейлоновая клетка

Тихая работа, стабильная скорость и незначительный эффект самосмазывания; подшипники 6204 и 6305, обычно используемые в высокоскоростных двигателях, в основном оснащаются нейлоновыми сепараторами от производителя, что делает их подходящими для прецизионного, малонагруженного и высокоскоростного автоматизированного оборудования.

Это также самое распространенное заблуждение относительно выбора в этой области: многие обслуживающий персонал предпочитают универсальные детали, устанавливая обычные нейлоновые обоймы на наружное и тяжелое горнодобывающее оборудование. Аналогичная проблема возникла на заводе по производству двигателей для наружного применения во Владивостоке; в условиях низких температур нейлоновая структура хрупко трескалась и разрушалась в течение половины суток после запуска, заклинивая подшипники и вызывая 3-часовую остановку производственной линии, что привело к убыткам, значительно превышающим разницу в цене запасных частей. Только специально модифицированный низкотемпературный нейлон можно использовать, хотя и с трудом, для двигателей малой мощности внутри помещений зимой; он совершенно непригоден для тяжелых условий эксплуатации и наружного применения.

IV. Простой метод отбора для российских заводов

Подбор оборудования на месте не требует сложных расчетов. Основываясь на многолетнем опыте модификации оборудования, можно сказать, что сосредоточение внимания исключительно на трех ключевых факторах — скорости, нагрузке и температуре окружающей среды — значительно снижает частоту отказов. Подавляющее большинство российского оборудования тяжелой промышленности совместимо; лишь некоторые специальные нестандартные детали требуют индивидуальной настройки.

Горнодобывающая промышленность, металлургия, тяжелая экскаваторная техника и условия высокочастотных ударов: следует напрямую выбирать латунные клети, которые морозостойки и долговечны, и практически не подвержены разрушению конструкции;

Для конвейеров большой протяженности и низкоскоростного, стабильного, высоконагруженного оборудования (подшипники 6205, 6306): использование стальных сепараторов является наиболее экономически выгодным вариантом, поскольку они долговечны и недороги.

Высокоскоростные двигатели с регулируемой частотой вращения и прецизионное автоматизированное оборудование: для бесшумной работы и стабильной скорости предпочтительны нейлоновые обоймы, модифицированные для низких температур.

Краткий обзор практического опыта: для экстремально низких температур на открытом воздухе и сильных ударных нагрузок без колебаний выбирайте латунь; для стабильных низкоскоростных нагрузок в помещении выбирайте сталь; для высокоскоростных легких нагрузок при постоянной температуре выбирайте модифицированный нейлон.

V. Быстрая диагностика неисправностей + советы по плановому техническому обслуживанию

При устранении неисправностей подшипников на месте нет необходимости разбирать и осматривать каждый компонент; в первую очередь следует определить состояние сепаратора. Постоянные ненормальные шумы от подшипника чаще всего вызваны износом и смещением сепаратора или нарушением зазора между шариками; аномальное повышение температуры обычно вызвано структурной деформацией, приводящей к локальному сухому трению; заклинивание или остановка оборудования, скорее всего, вызваны поломкой и отсоединением сепаратора, что приводит к заклиниванию элементов качения.

В свете уникальных условий эксплуатации в России, несколько простых процедур технического обслуживания могут значительно снизить количество неисправностей: зимой всегда предварительно прогревайте машину на низкой скорости в течение 3-5 минут перед запуском; избегайте запуска машины под полной нагрузкой сразу после охлаждения, чтобы предотвратить повреждение хрупкой низкотемпературной конструкции от ударов; перед зимой замените смазку на специальную низкотемпературную смазку, чтобы предотвратить замерзание и выход из строя; еженедельно очищайте корпуса подшипников в местах с высокой запыленностью; для старого оборудования с частыми неисправностями сразу же установите латунные/модифицированные низкотемпературные сепараторы, чтобы решить проблему в корне.

VI. Ответы на часто задаваемые практические вопросы

В: Можно ли использовать подшипник без сепаратора?

Этот способ установки совершенно непригоден. Без защитной сетки, изолирующей стальные шарики, они будут сталкиваться и сжиматься друг с другом во время работы, что приведет к их износу и заклиниванию в короткие сроки. Этот способ установки категорически запрещен для тяжелого и высокоскоростного оборудования.

В: Можно ли отремонтировать сломанную клетку и использовать её повторно?

Такие тонкостенные прецизионные детали не подлежат ремонту или повторному использованию. После деформации, растрескивания или износа, тонкостенные прецизионные детали полностью теряют свою прочность и точность, и их можно заменить только целиком.

В: Подходят ли нейлоновые клетки для российского зимнего снаряжения для активного отдыха на природе?

Обычный нейлон совершенно непригоден, так как он чрезвычайно подвержен замерзанию и растрескиванию в условиях экстремально низких температур. Только специально модифицированный низкотемпературный нейлон можно с трудом использовать в высокоскоростных двигателях с малой нагрузкой внутри помещений; его использование в наружном или тяжелонагруженном оборудовании не рекомендуется.

В: Действительно ли сепаратор влияет на срок службы подшипника?

Последствия очевидны. По меньшей мере 30% подшипников на производстве преждевременно выходят из строя из-за поломки сепаратора. Правильный выбор материала, соответствующего условиям эксплуатации, может многократно продлить срок службы подшипников, устраняя необходимость в частых простоях для замены деталей.

Совместимость с аксессуарами и поддержка индивидуальной настройки

В большинстве регионов России, где развита тяжелая промышленность, стандартные запасные части, как правило, подвержены замерзанию, повреждениям под большими нагрузками и трудностям в подборе нестандартного оборудования. Основываясь на многолетнем опыте модернизации местных заводов, мы оптимизировали специальный сепаратор для работы в условиях экстремально низких температур, круглосуточной непрерывной работы под большими нагрузками и высокой запыленности, решив тем самым часто встречающиеся проблемы короткого срока службы подшипников и частых простоев.

Мы поддерживаем полный складской запас подшипников из стали, латуни и низкотемпературного модифицированного нейлона, совместимых с основными моделями подшипников, такими как 6205, 6308 и NU2210 . Также поддерживается изготовление подшипников на заказ в соответствии с параметрами оборудования. Мы предлагаем бесплатные консультации по устранению неполадок и подбору подшипников, чтобы помочь предприятиям избежать ошибок при выборе и снизить долгосрочные затраты на техническое обслуживание.

Заключение

Несмотря на то, что сепаратор подшипника — это небольшой и, казалось бы, незначительный компонент, он является ключевым элементом, определяющим долговечность подшипников российской тяжелой промышленности. В суровых условиях эксплуатации, таких как сильный холод, высокая вибрация и непрерывная работа, стандартные запасные части просто не выдерживают нагрузок. Точный подбор материалов в соответствии с условиями эксплуатации оборудования и распространенными моделями подшипников позволяет значительно сократить время простоя из-за неисправностей, что приводит к более стабильной работе оборудования и упрощает техническое обслуживание.
