Как заводы имитируют экстремально низкие температуры, достигающие -40°C? Представлен полный процесс испытаний подшипников на устойчивость к низким температурам.
2026-07-07
Строительная техника для работы на открытом воздухе, горнодобывающее конвейерное оборудование и криогенные двигатели для холодильных камер в высокогорных и холодных регионах, таких как Сибирь в России, северная Канада и Северная Европа, постоянно подвергаются воздействию температур от -30 до -40 градусов Цельсия. При перезапуске такого оборудования после зимнего простоя часто возникают такие проблемы, как заклинивание подшипников, высокое сопротивление вращению, ненормальные рабочие шумы и повреждение сепаратора. В тяжелых случаях эти проблемы могут напрямую привести к выходу из строя подшипников и простою оборудования.
Большинство людей объясняют выход подшипников из строя при низких температурах лишь «замерзанием смазки», но это лишь поверхностное объяснение. Выход подшипников из строя при -40°C — это не проблема одной лишь смазки, а скорее следствие сочетания ухудшения условий смазки, усадки и деформации стали из-за холода и ослабления герметизирующих свойств. Чтобы избежать затрат и эксплуатационных рисков, связанных с методом проб и ошибок на месте, профессиональные производители подшипников используют лабораторные модели низкотемпературных условий для стандартизации проверки характеристик подшипников и выбора конфигураций продукции, подходящих для экстремально низких температур. В этой статье будет подробно описан процесс испытаний подшипников при низких температурах -40°C, основное оборудование, стандарты испытаний и критерии выбора, используемые на заводе.
I. Подробный анализ: Основные причины частых отказов обычных подшипников в условиях -40℃
Критический низкотемпературный порог для работы оборудования составляет -40℃, что значительно превышает рабочую температуру обычного оборудования, работающего при умеренных температурах. Многие сосредотачиваются только на проблеме замерзания смазки, но в ходе реальных инженерных испытаний было установлено, что помимо нарушения смазки, причиной выхода оборудования из строя могут также быть деформация размеров стали и ухудшение характеристик уплотнений. Наложение множества проблем в конечном итоге приводит к преждевременному выходу подшипников из строя.
1. Система низкотемпературной смазки полностью выходит из строя, а сухое трение при запуске усугубляет износ.
Стандартные смазочные материалы обычно рассчитаны на нормальные рабочие температуры и, как правило, подходят для умеренно низких температур в диапазоне от -20°C до -30°C. Однако при понижении температуры до -40°C вязкость базового масла резко возрастает, его текучесть значительно ухудшается, и оно приближается к полутвердому состоянию. После длительной остановки оборудования смазочная смазка не может равномерно покрывать дорожки качения, поверхности трения стальных шариков и сепаратор.
При перезапуске оборудования внутри подшипника трудно сформировать эффективную масляную пленку. В процессе работы элементы качения и дорожки качения испытывают жесткое сухое трение, что не только увеличивает пусковой момент и вызывает перегрузку двигателя, но и быстро приводит к износу дорожек качения и стальных шариков, сокращая срок службы подшипника.
2. Низкотемпературная усадка стали приводит к дисбалансу внутренних зазоров и вызывает заклинивание.
Подшипниковая сталь обладает свойством термического расширения и сжатия. В среде с температурой -40℃ внутреннее и внешнее кольца, а также стальные шарики подвергаются незначительному холодному сжатию, что напрямую изменяет внутренний зазор, указанный производителем подшипника, и нарушает первоначально согласованный рабочий зазор.
Обычные подшипники скольжения стандарта CN подходят для работы в обычных условиях при нормальной температуре, но зазор сжимается после низкотемпературной усадки, что легко может привести к недостаточному зазору и проблемам внутреннего сжатия, вызывая вялую работу, аномальное повышение температуры и резкое увеличение сопротивления. Длительная эксплуатация может привести к усталостному повреждению и даже к заклиниванию подшипника и его выходу из строя.
3. Обычные герметизирующие материалы затвердевают при низких температурах, полностью теряя свои защитные свойства.
Традиционные резиновые уплотнения обладают хорошей гибкостью и плотно прилегают при комнатной температуре, эффективно предотвращая проникновение пыли и влаги. Однако в условиях низких температур, например, -40℃, обычная резина быстро затвердевает, её эластичность значительно снижается, в результате чего уплотнительная кромка перестаёт плотно прилегать к внешнему кольцу, что приводит к нарушению герметичности.

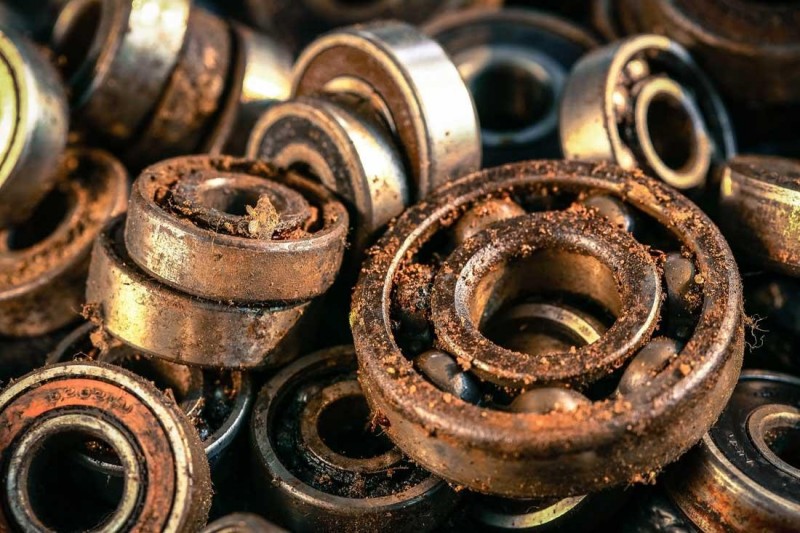

После выхода из строя уплотнения в подшипник проникают влага, иней и пыль, разбавляя смазку и вызывая трение и коррозию, вызванные образованием ледяных кристаллов. Это важная скрытая причина возникновения ненормального шума и преждевременного выхода подшипников из строя в условиях низких температур.
2. Почему следует отдавать приоритет лабораторным имитационным испытаниям перед полевыми испытаниями при низких температурах?
Многие клиенты задаются вопросом: разве не было бы реалистичнее проводить испытания непосредственно в холодных условиях? Однако полевые испытания имеют очевидные недостатки и не могут удовлетворить потребности в промышленном отборе партий и быстрой итерации продукта.
1. Полевые испытания — трудоемкий, дорогостоящий и крайне неэффективный процесс.
Естественные низкие температуры окружающей среды не поддаются контролю, и зимой они достигают -40°C лишь на короткие периоды. Полный комплекс испытаний на стабильность и срок службы занимает от шести месяцев до более года. Если необходимо сравнить различия в смазке, зазорах и конструктивных решениях, проведение испытаний на месте обходится дорого и занимает много времени, что значительно замедляет итерации разработки продукта.
2. Лаборатория позволяет точно контролировать переменные, что приводит к получению точных и сопоставимых данных.
Криогенная лаборатория позволяет проводить полностью контролируемые испытания, изолирует внешние воздействия окружающей среды и быстро проверять работоспособность различных конструкций, материалов и схем смазки. Основные контролируемые параметры следующие:
| Параметры теста | Диапазон точного управления |
| Температура окружающей среды | -60℃ ~ -20℃ (точно соответствует стандартным условиям испытаний -40℃) |
| Рабочая скорость | Диапазон оборотов: 0-3000 об/мин, подходит для различного оборудования, такого как электродвигатели, конвейеры и сельскохозяйственная техника. |
| Нагрузка на подшипник | Точная регулировка радиальных и осевых нагрузок для имитации реальных нагрузок на оборудование. |
| Продолжительность теста | Управление на почасовом и суточном уровнях, способность имитировать долгосрочные статические и непрерывные условия эксплуатации. |
| Переменная конфигурация | Смазочный материал, уплотнения, допустимый зазор и материал стали могут быть заменены по отдельности. |
Благодаря испытаниям с контролем одной переменной, техническая группа может быстро отбирать формулы смазки, уплотнительные конструкции и параметры зазоров, подходящие для условий эксплуатации при температуре -40℃, что повышает адаптивность подшипника к условиям высокогорья и холодной погоды и предотвращает отказы на месте эксплуатации.
III. Три основных типа оборудования для испытаний подшипников при низкой температуре -40℃.
Все испытания на низкотемпературные характеристики проводились совместно с использованием нескольких комплектов профессионального оборудования, которое в значительной степени воспроизводило реальные условия эксплуатации оборудования в высокогорных и холодных условиях, обеспечивая точное соответствие данных испытаний реальным условиям работы.
1. Камера для испытаний в условиях высоких и низких температур (основной блок)
В качестве основного испытательного устройства, оно имеет температурный диапазон от -70℃ до +150℃ и может точно и стабильно поддерживать постоянную температуру -40℃, имитируя условия работы на большой высоте, полярного оборудования и низкотемпературных холодильных камер. Используется для проверки деформации стали при холодной усадке, низкотемпературной стойкости уплотнений и низкотемпературных характеристик текучести смазочной смазки.
2. Испытательный стенд для низкотемпературной эксплуатации подшипников
Оборудование размещено в криогенной камере и оснащено высокоточной сервоприводной системой. Оно имитирует рабочие состояния двигателей, конвейерного оборудования, сельскохозяйственной техники и полярной инженерной техники. С помощью испытаний без нагрузки, под нагрузкой и циклических пусков-остановок проверяется возможность холодного пуска и стабильность работы подшипников при температуре -40℃, а также устраняются различные неисправности, возникающие при низких температурах.
3. Высокоточная система измерения крутящего момента и сбора данных.
Наиболее серьезной проблемой в условиях экстремально низких температур является аномальный скачок сопротивления пуску подшипника. Данная система оснащена высокоточным датчиком крутящего момента, который может сравнивать и собирать данные о крутящем моменте при нормальных и низких температурах. В сочетании с модулями сбора данных о вибрации, шуме и температуре она позволяет количественно оценить низкотемпературные характеристики смазки и ее соответствие подшипнику. Сравнительные испытания показывают, что обычная смазка для нормальных температур приводит к экспоненциальному увеличению сопротивления пуску подшипника при -40°C, что не соответствует требованиям к пуско-остановочному режиму при низких температурах.
IV. Полная стандартная процедура заводских испытаний подшипников при температуре -40℃.
Сочетая стандартные отраслевые методы с эксплуатационными характеристиками полевого оборудования, мы разработали полную процедуру испытания подшипников при температуре -40℃. В ходе практических испытаний инженеры отказались от идеализированных экспериментальных условий и стремились воспроизвести колебания температуры, режимы запуска и остановки, а также состояния нагрузки в экстремально холодных регионах, гарантируя, что данные испытаний могут напрямую служить ориентиром при выборе оборудования и оптимизации продукции в зависимости от условий эксплуатации.
Шаг 1: Группировка образцов и стандартизированная документация.
Для обеспечения достоверности данных испытаний мы использовали один и тот же шарикоподшипник глубокого паза 6205 и провели групповые сравнительные испытания с различными конфигурациями:
Вариант А: железное уплотнение 6205 ZZ + обычная термостойкая смазка (стандартного гражданского класса)
Вариант B: герметик 6205 2RS + специальная высоко- и низкотемпературная смазка (базовая низкотемпературная версия)
Вариант C: 6205 C3 с большим зазором + специальная низкотемпературная смазка (специальный тип для экстремально низких температур)
Все образцы регистрируются с использованием стандартизированных параметров, а отдельные переменные строго контролируются для обеспечения точности и сопоставимости данных испытаний.
Шаг 2: Предварительное тестирование производительности при комнатной температуре, определение эталонных показателей данных.
Перед низкотемпературными испытаниями необходимо провести базовые испытания при комнатной температуре, которые послужат эталонными данными для последующей оценки характеристик. Основные испытания включают проверку внешнего вида, габаритных размеров и основных условий эксплуатации.
Основное внимание уделяется осмотру дорожек качения, стальных шариков и сепаратора на наличие царапин и деформаций, регистрации исходных размеров зазоров CN и C3, а также сбору основных данных о сопротивлении запуску, шуме и вибрации при комнатной температуре.
Шаг 3: Постепенно и медленно понижайте температуру, чтобы имитировать реальную естественную низкотемпературную среду.
После установки испытуемых образцов на низкотемпературный испытательный стенд инженеры обычно используют стандартный режим постепенного охлаждения со скоростью ≤1℃/мин , постепенно снижая температуру от комнатной (25℃) до 0℃, затем до -20℃ и, наконец, стабилизируя ее на уровне -40℃. Быстрое охлаждение строго запрещено на практике, поскольку резкие изменения температуры создают дополнительное термическое напряжение, повреждая компоненты подшипника и маскируя фактические отказы при низкотемпературной смазке и согласовании зазоров, что приводит к искажению данных испытаний. В процессе охлаждения инженеры постоянно наблюдают за незначительными изменениями в потоке смазки, деформации уплотнений и рабочем состоянии подшипника, регистрируя любые отклонения от нормы на каждом этапе.
Шаг 4: Выдержка при постоянной температуре -40℃ + тест на холодный и горячий запуск
После стабилизации температуры на уровне -40℃, она поддерживается на постоянном уровне в течение 4-24 часов для имитации реального состояния длительного простоя оборудования в холодную ночную погоду, после чего проводятся испытания на запуск и непрерывную работу.
Тест на холодный пуск имитирует сценарий первоначального запуска оборудования в зимних условиях, проверяя пусковой ток, крутящий момент и плавность работы, а также устраняя такие проблемы, как заклинивание, замерзание и посторонние шумы;
Испытание в режиме непрерывной работы проводилось на нормальной рабочей скорости в течение 8-72 часов с мониторингом в реальном времени повышения температуры, изменений шума и вибрации для проверки надежности подшипника при длительной эксплуатации в условиях низких температур.
Шаг 5: Испытание на имитацию низкотемпературной нагрузки для воспроизведения фактических условий эксплуатации оборудования.
Испытания без нагрузки не могут воспроизвести реальные условия эксплуатации оборудования. Во время испытаний накладываются радиальные нагрузки для имитации натяжения при транспортировке, удара материала и давления нагрузки оборудования. В ходе испытаний при низких температурах и номинальной нагрузке исследуются такие неисправности, как отслаивание дорожек качения, проскальзывание стальных шариков, повреждение сепаратора и нарушение смазки, а также проверяется несущая способность подшипника при низких температурах.
V. Основные данные мониторинга при низкотемпературном испытании -40℃
В процессе тестирования будет отслеживаться множество эксплуатационных данных для всестороннего определения адаптивности подшипника к высоким и низким температурам. Это также послужит основной основой для оптимизации продукта, при этом наиболее важными будут четыре показателя.
1. Пусковой и рабочий момент
Это напрямую отражает низкотемпературные характеристики смазки и ее внутреннюю посадку в подшипнике. Чем меньше увеличение крутящего момента и чем плавнее работа при низких температурах, тем лучше соответствие потока смазки и зазора в подшипнике, что обеспечивает превосходные характеристики при холодном пуске.
2. Кривая повышения температуры
Подшипник, работающий при нормальных низких температурах, будет испытывать постепенное и равномерное повышение температуры. Если температура повышается слишком быстро или сильно колеблется, это указывает на слишком высокое внутреннее сопротивление трению, которое часто вызвано недостаточным зазором или плохой смазкой. Длительная эксплуатация может легко привести к перегреву и повреждению.
3. Значения вибрации
Вибрация является прямым сигналом внутренних повреждений подшипников. Постоянно высокие значения вибрации при низких температурах часто вызваны повреждением дорожки качения, проскальзыванием шариков или смещением сепаратора и являются ключевым индикатором раннего предупреждения о неисправности.
4. Рабочий шум
Недостаточная смазка и взаимное воздействие компонентов могут вызывать резкие металлические шумы, а нарушение герметичности и попадание кристаллов льда — нерегулярные шумы. Рабочее состояние системы смазки и уплотнения можно быстро определить.
VI. Сравнение результатов испытаний при низкой температуре -40℃ для различных конфигураций подшипников.
В результате сравнительных испытаний были четко и наглядно продемонстрированы различия в характеристиках работы при низких температурах между тремя основными конфигурациями подшипников, что позволяет использовать их в качестве ориентира при выборе на месте:
Стандартная комплектация: 6205 ZZ + стандартная смазка комнатной температуры.
- При температуре -40℃ обычная смазка затвердевает и теряет текучесть, что приводит к значительному увеличению сопротивления запуску подшипника;
2. Холодная деформация стали приводит к недостаточному зазору, вызывая вялую работу и аномальное сопротивление;
3. Железные уплотнения обеспечивают ограниченную защиту, позволяя влаге легко проникать внутрь, что может легко вызвать ненормальный шум и преждевременный выход из строя, делая их непригодными для работы при низких температурах ниже -20℃.
Решение для улучшения 1: 6205 2RS + высоко- и низкотемпературная смазка
✅ Высококачественный герметик со стабильной низкотемпературной эластичностью, эффективно предотвращающий проникновение влаги и инея;
✅ Специальная низкотемпературная смазка со стабильной вязкостью, низкой устойчивостью к холодному пуску и хорошими непрерывными смазывающими свойствами, подходит для наружной техники, работающей при переменных температурах окружающей среды от -20℃ до -30℃.
Решение для улучшения 2: Большой зазор 6205 C3 + специальная низкотемпературная смазка.
✅ Зазор C3 компенсирует потерю зазора, вызванную низкотемпературной усадкой стали, предотвращая заклинивание и проблемы с заеданием, возникающие из-за низкотемпературного воздействия;
✅ При использовании со специальной низкотемпературной смазкой обеспечивает стабильность запуска и остановки при низких температурах, а также длительную работу под нагрузкой и подходит для большинства условий эксплуатации оборудования при -40℃. Единого стандарта для выбора зазора не существует. Он определяется путем сочетания технических характеристик подшипника, допусков посадки, нагрузки и скорости. Для оборудования с высокими нагрузками, частыми запусками и остановками в экстремально холодных условиях приоритет следует отдавать зазору C3.
VII. Типичные случаи отказов и решения по оптимизации в условиях высокогорья и холодного климата
На проекте по строительству высокогорной горной вышки в Сибири, Россия, оборудование было оснащено стандартными подшипниками скольжения 6205 ZZ CN . В зимних условиях при температуре от -30℃ до -40℃ часто возникали поломки, такие как затрудненный запуск и посторонние шумы во время работы. Срок службы подшипников составлял всего около 3 месяцев, а частые простои для технического обслуживания серьезно снижали эффективность производства на шахте.
Анализ лабораторных имитационных испытаний при -40℃ выявил две основные проблемы: плохую текучесть обычной смазки при низких температурах, препятствующую образованию эффективной масляной пленки при запуске; и недостаточный зазор после холодной усадки стандартного зазора CN, что приводит к значительному увеличению внутреннего сопротивления трению.
Целенаправленное оптимизационное решение: замена на подшипник большого зазора 6205 2RS C3 + специально разработанная низкотемпературная смазка . После оптимизации и замены подшипника на подшипник 6205 2RS C3 и использования специально разработанной низкотемпературной смазки значительно снизилось сопротивление холодному пуску подшипника, исчезли проблемы с заклиниванием или посторонним шумом, значительно улучшилась стабильность работы при низких температурах, полностью решена проблема частых отказов оборудования и эффективно увеличен срок службы.
VIII. Точное руководство по выбору подшипников для работы в условиях низких температур (-40℃)
На основе обширных данных испытаний и опыта эксплуатации в полевых условиях мы разработали стандарт подбора низкотемпературных подшипников для различных температурных зон, который может быть непосредственно адаптирован к условиям эксплуатации различного оборудования, работающего на больших высотах и в условиях низких температур.
| Рабочая температура окружающей среды | Рекомендуемая схема конфигурации подшипников |
| Нормальная низкая температура ниже -20℃ | Обычная смазка + герметичные подшипники 2RS соответствуют основным требованиям защиты от низких температур. |
| Сверхнизкие температуры -20℃ ~ -40℃ и условия работы на большой высоте | Специальная низкотемпературная смазка + подшипник большого зазора C3, подходит для длительной работы в условиях низких температур (пуск-остановка) и непрерывной эксплуатации. |
| Условия глубокой заморозки при температуре ниже -40℃ | Специальная низкотемпературная сталь + оптимизированный сверхбольшой зазор + высококачественная низкотемпературная система смазки |
| Низкая температура + высокая ударная нагрузка | Большой зазор C3/C4 + усиленная рама + ударопрочная низкотемпературная смазка |
9. Профессиональные возможности проведения испытаний при низких температурах помогают клиентам снизить риски, связанные с экстремальными условиями эксплуатации.
Большинство производителей подшипников на рынке могут предложить только стандартизированные готовые модели и не способны адаптировать их к экстремальным условиям эксплуатации заказчиков. Ключевое преимущество профессионального завода по производству подшипников заключается в его комплексной системе низкотемпературных испытаний при температуре до -40℃, которая, учитывая такие ключевые параметры, как температура оборудования, скорость, нагрузка и окружающая среда, позволяет подобрать для клиентов подходящие решения по уплотнению, зазорам, составам смазки и материалам .
Проведение предварительных лабораторных имитационных испытаний позволяет заранее предотвратить такие риски, как заклинивание при низких температурах, отказ смазки, преждевременное повреждение подшипников и простои оборудования, тем самым повышая эксплуатационную стабильность оборудования в холодных регионах и сокращая потери на техническое обслуживание и простои.
10. Консультации и план адаптации
Если ваше оборудование длительное время работает в условиях низких температур от -20℃ до -40℃ и часто сталкивается с такими проблемами, как заклинивание подшипников при запуске, посторонние шумы и короткий срок службы, вы можете в любое время обратиться к нам за консультацией.
Просто укажите модель подшипника, тип оборудования, рабочую температуру, рабочую скорость и условия нагрузки , и наши профессиональные инженеры проведут бесплатную оценку и разработают индивидуальное решение по адаптации подшипника к низким температурам для эффективного решения проблем с выходом подшипников из строя в экстремально холодных условиях!
