Случай аномальной вибрации подшипников российского металлургического оборудования: причиной поломки стал не неисправный подшипник, а смещение.
2026-07-14
В ходе технического обслуживания оборудования в российской сталелитейной и металлургической промышленности часто встречаются такие проблемы, как аномальная вибрация подшипников, резкое повышение температуры и кратковременные отказы . Заводы в ключевых сталелитейных регионах, таких как Урал и Сибирь, круглый год работают в суровых условиях, включая запуск при низких температурах, работу при высоких температурах и круглосуточную непрерывную эксплуатацию. Большинство обслуживающего персонала склонны связывать эти отказы с низким качеством подшипников, недостаточной термостойкостью материалов или неправильным выбором модели.
Однако многочисленные случаи технического обслуживания на местах подтверждают, что более 80% кратковременных отказов подшипников и постоянных вибраций в российском металлургическом оборудовании вызваны не самим повреждением подшипников, а скорее несоосностью валов . В данной статье на примерах будут использованы типичные режимы отказов роликовых конвейерных систем на российских металлургических заводах для углубленного анализа типов и механизмов отказов, связанных с несоосностью валов в металлургическом оборудовании, выявления основных различий между повреждениями подшипников и отказами, вызванными несоосностью, а также для разработки комплексного решения по установке, испытанию и оптимизации технического обслуживания подшипников, адаптированного к условиям эксплуатации в российской металлургической промышленности, что позволит всесторонне решить проблему частых вибраций и преждевременных отказов подшипников на металлургических заводах.
I. Полевые условия, вызывающие вибрационные разрушения металлургических подшипников
Условия эксплуатации российских металлургических производственных линий значительно более жесткие, чем у обычного оборудования, что также является основной причиной смещения валов и частых отказов подшипников. Общие условия эксплуатации можно свести к четырем пунктам, которые также являются распространенными причинами отказов на месте:
1.1 Непрерывная работа 24 часа в сутки, круглый год.
Российские металлургические заводы, агломерационные цеха и линии по переработке руды работают без перебоев и технического обслуживания. Машины непрерывного литья, прокатные станы, конвейерные системы и дробильные установки работают круглосуточно. Валы, подшипники и корпуса подшипников подвергаются непрерывным нагрузкам в течение длительных периодов времени без возможности снятия напряжений, что делает их крайне восприимчивыми к кумулятивной деформации.
1.2 Высокотемпературная рабочая среда с экстремальными перепадами температур
Печь и прокатный стан постоянно подвергаются воздействию высоких температур, что приводит к расширению металлической конструкции оборудования из-за нагрева. В то же время, зимние температуры в Сибири и Уральском регионе могут опускаться ниже -25°C, вызывая быстрое сжатие оборудования после остановки и охлаждения. Это многократное тепловое расширение и сжатие приводит к необратимой деформации валовой системы, основания оборудования и корпуса подшипников, непосредственно вызывая смещение валовой системы.
1.3 Высокая ударная нагрузка и непрерывная сильная вибрация
Процессы транспортировки руды, прокатки стали и дробления сырья связаны с высокочастотными ударными нагрузками. Само оборудование во время работы генерирует сильные механические вибрации. Длительные вибрации могут ослабить болты крепления фундамента оборудования, сместить положение корпуса подшипника и постепенно ухудшить первоначальную точность установки валовой системы.
1.4 Высокое пылевое загрязнение и оседание и деформация фундамента оборудования
В процессе металлургического производства образуется большое количество пыли и примесей, которые легко проникают в сопрягаемые поверхности подшипников и зазоры в основании оборудования. В то же время, длительная работа крупного металлургического оборудования под большими нагрузками может привести к неравномерной осадке фундамента, усугубляя несоосность валов и создавая порочный круг «вибрация-деформация-сильная вибрация».
В заключение, проблема вибрации подшипников в российском металлургическом оборудовании — это не проблема качества отдельного компонента, а системный сбой, вызванный совокупным воздействием таких факторов, как точность монтажа всей системы передачи, совместимость условий эксплуатации и деформация оборудования . Именно поэтому простая замена подшипников на высококачественные не может коренным образом решить проблему.
II. Пример отказа оборудования на месте эксплуатации: обзор частых отказов роликовых подшипников конвейера из-за вибрации.
Конвейерные ролики относятся к числу наиболее часто выходящих из строя элементов оборудования на металлургических заводах, и характер отказов их подшипников весьма типичен. В этом разделе, сочетающем в себе реальные явления отказов на производстве, процессы тестирования и методы устранения неполадок, представлен полный обзор причин отказов, что служит справочным материалом для эксплуатации и технического обслуживания аналогичного оборудования.
2.1 Оборудование и рабочие параметры заказчика на объекте

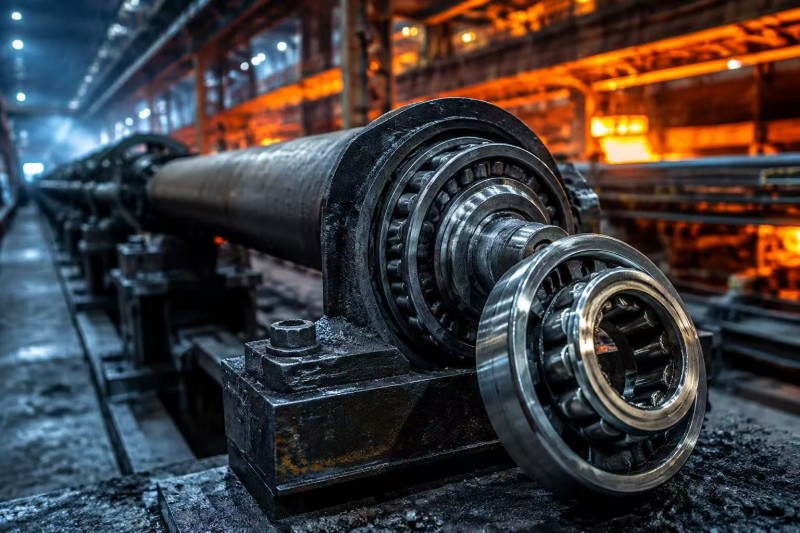

Неисправное оборудование: Роликовый конвейер для транспортировки рудного сырья, имеющий двухстороннюю опорную конструкцию на подшипниках, является основным транспортным оборудованием для непрерывного производства на металлургических заводах и не имеет резервного оборудования для остановки.
Оригинальные модели подшипников — это самоустанавливающиеся роликовые подшипники 22218 и 22220, которые являются стандартными моделями, широко используемыми в тяжелых металлургических установках. Важно отметить, что, хотя самоустанавливающиеся роликовые подшипники могут компенсировать определенный диапазон несоосности валов, их способность к самоустановке не может заменить точную установку системы валов оборудования. Когда несоосность превышает проектные допуски, все равно будет наблюдаться аномальное распределение нагрузки, что приведет к вибрации, износу и преждевременному выходу из строя.
Основные рабочие параметры следующие:
| Рабочие параметры | Конкретные данные |
| Рабочая скорость | 450 об/мин |
| бегущая нагрузка | Радиальная нагрузка при высоком ударе |
| Температура окружающей среды | от -25℃ до +45℃ (экстремальные условия чередования высоких и низких температур) |
| Режим работы | Круглосуточная непрерывная работа без простоев и технического обслуживания. |
2.2 Явления, возникающие на месте аварии, и первоначальные ошибки в оценке ситуации
После замены подшипников, всего через 3-5 месяцев эксплуатации, в оборудовании возник ряд неисправностей: аномальное повышение температуры в корпусе подшипника, непрерывное увеличение амплитуды вибрации оборудования, явный аномальный шум во время работы, почернение и ухудшение качества смазки внутри подшипника, а также нерегулярные аномальные следы износа на наружном кольце подшипника после разборки.
Первоначально персонал на месте полагал, что проблема связана с качеством подшипников, подозревая недостаточную термостойкость и несущую способность материала. Они заменили подшипники на несколько высококачественных подшипников известных брендов, но это не привело к значительному улучшению цикла работы оборудования. Проблемы с вибрацией и повышением температуры по-прежнему возникали каждые несколько месяцев, что не только увеличило стоимость запасных частей, но и серьезно повлияло на непрерывную работу производственной линии из-за частых остановок на техническое обслуживание.
III. Поиск и устранение неисправностей: Исключение проблем, связанных с корпусом подшипника, и выявление потенциальных проблем, связанных с несоосностью вала.
Для точного определения первопричины неисправности мы отказались от субъективной оценки и применили двойной метод обнаружения, включающий разборку и осмотр подшипникового узла, а также анализ данных вибрационного спектра, чтобы исследовать причины неисправности по отдельности и, наконец, выявить основную проблему.
3.1 Неразрушающий контроль корпуса подшипника: исключение возможных повреждений компонентов.
Разобранные подшипники 22218 и 22220 прошли всесторонние испытания на точность, с акцентом на выявление усталостных повреждений, дефектов материала и отклонений от точности.
Дорожки качения и элементы качения не подвержены обычным повреждениям подшипников, таким как усталостное отслаивание, образование точечных повреждений и вмятин.
Подшипниковая сталь имеет твердость и металлографическую структуру, соответствующие отраслевым стандартам, и не имеет дефектов материала.
Внутренний и внешний диаметры подшипника, зазор и точность размеров соответствуют стандартам, а его качество подтверждается на заводе-изготовителе.
Результаты испытаний: Сам корпус подшипника не имеет проблем с качеством или производительностью и не является причиной вибрации и поломки .
3.2 Анализ спектра вибраций: Несоосность системы блокирующего вала
Используя профессиональный анализатор вибрации и высокочувствительный акселерометр, система осуществляет мониторинг спектра в реальном времени и динамический мониторинг температуры в рабочем состоянии оборудования, извлекает основные характеристики вибрации и точно определяет типы неисправностей.
Данные испытаний показывают, что амплитуда осевой вибрации оборудования значительно возросла, радиальная вибрация продолжает увеличиваться, низкочастотная вибрация аномально выражена , а спектр демонстрирует типичные характеристики дефекта соосности — пиковые значения 1X и 2X увеличиваются синхронно, а амплитуда 2X чрезвычайно высока, что полностью отличается от характеристик высокочастотной вибрации, характерных для повреждения корпуса подшипника.
На основании всестороннего анализа фазовых и температурных данных было установлено, что проблема заключается не в выходе из строя подшипников, а в смещении валов в системе трансмиссии, что приводит к цепной реакции вибраций, износа и повышения температуры.
IV. Три распространенных вида смещения вала на месте проведения работ.
Несоосность валов — это неспособность осевых линий двух сопряженных приводных валов полностью совпадать. Из-за теплового расширения и сжатия оборудования, осадки фундамента, длительной вибрации и отклонений при монтаже, проблемы несоосности на месте установки в основном делятся на три категории, среди которых наиболее распространенной является комбинированная несоосность, наносящая наибольший ущерб подшипникам.
4.1 Неправильный угол
Определение: Центры двух приводных валов пересекаются под углом, и их оси не параллельны и не совпадают. Это высокочастотная неисправность в печной зоне металлургического оборудования и оборудования, работающего при высоких температурах.
Основные опасности: Во время работы оборудования кромки роликов подшипника подвергаются исключительно напряжению, что приводит к локальной концентрации напряжений и значительному увеличению контактного давления. Это напрямую приводит к аномальному повышению температуры в корпусе подшипника, усилению осевой вибрации и одностороннему износу элементов качения. Длительная эксплуатация быстро повредит конструкцию подшипника.
4.2 Параллельное смещение
Определение: Два приводных вала параллельны, но имеют горизонтальное или вертикальное смещение по центру без углового отклонения. Этот тип приводного вала часто встречается в горизонтальном передающем оборудовании, таком как конвейерные ролики и дробилки.
Основные опасности: Полностью нарушается исходное равномерное распределение нагрузки на подшипник, в результате чего одна сторона дорожки качения постоянно испытывает чрезмерную радиальную нагрузку, что приводит к быстрому выходу из строя и ухудшению качества смазки, а также к экспоненциальному ускорению износа подшипника и, следовательно, к значительному сокращению срока службы оборудования.
4.3 Общее смещение
Определение: Сложный разлом со смещением, включающий как угловое отклонение, так и смещение центра, является наиболее распространенным типом разлома на российских металлургических предприятиях .
Из-за длительной высокотемпературной термической деформации, низкотемпературного холодного сжатия, осадки фундамента и высокочастотной ударной вибрации отдельные отклонения в металлургическом оборудовании могут постепенно перерастать в сложные дефекты. Эти отклонения трудно обнаружить, они представляют наибольшую опасность и не могут быть выявлены при обычном ручном осмотре. Они также являются основной причиной повторных отказов подшипников.
V. Фактический механизм ускорения повреждения подшипников из-за смещения.
Многие инженеры-практики задаются вопросом: почему новые подшипники, прошедшие проверку качества, начинают изнашиваться и вибрировать в короткий промежуток времени? Основная причина заключается в том, что смещение изменяет фактическое напряженное состояние подшипника, полностью отклоняясь от расчетных условий эксплуатации.
5.1 Перераспределение нагрузки приводит к локальной перегрузке.
В нормальных условиях эксплуатации все ролики подшипника равномерно распределяют радиальные и осевые нагрузки, что приводит к сбалансированному напряжению и равномерному износу. Однако при смещении валов подшипник с силой скручивается и смещается, при этом только некоторые ролики несут полную рабочую нагрузку, а остальные остаются подвешенными и ненагруженными. Нагруженные ролики испытывают мгновенное давление, в несколько раз превышающее их номинальную грузоподъемность, что приводит к локальному повышению температуры и износу кромок, в конечном итоге вызывая вибрацию и выход из строя.
5.2 Экспоненциально сокращает срок службы подшипника
Согласно формуле расчета срока службы L10, широко используемой в подшипниковой промышленности (где C — номинальная нагрузка подшипника, P — фактическая рабочая нагрузка, а p — индекс срока службы), срок службы подшипника обратно пропорционален фактической нагрузке.
На основании данных данного исследования: из-за смещения фактическая рабочая нагрузка на подшипники увеличилась на 30%, что напрямую привело к сокращению срока службы подшипников более чем на 50% . Первоначальный расчетный срок службы в 50 000 часов сократился всего до нескольких месяцев, что идеально соответствует показателю отказов на месте эксплуатации, составляющему 3-5 месяцев.
VI. Быстрая диагностика на месте: повреждение подшипника против смещения вала (практическая сравнительная таблица)
Для облегчения быстрого устранения неисправностей на месте и предварительной диагностики без разборки оборудования мы собрали ключевые различия между двумя типами неисправностей, обеспечив прямое сравнение с точки зрения характеристик вибрации, повышения температуры, состояния смазки и эффективности замены компонентов:
| Явление неисправности | Повреждение корпуса подшипника | Неисправность смещения вала |
| Осевые колебания | Амплитуда колебаний низкая, и доминирующей характеристикой являются радиальные колебания. | Осевые колебания значительно выше, с заметным пиком второй гармоники в спектре. |
| Характеристики повышения температуры | Аномальное повышение температуры в локальных точках подшипника. | В корпусе подшипника происходит равномерное повышение температуры, причём повышение температуры происходит медленно и плавно по всей его поверхности. |
| Состояние смазки | Содержит большое количество металлической стружки и частиц. | Явных металлических частиц не обнаружено, наблюдаются лишь почернение, утолщение и разрушение. |
| Результат после замены подшипника | Долгосрочная стабильная работа, полное устранение неисправностей. | Кратковременное улучшение длится 1-2 недели, после чего вибрации и проблемы с работоспособностью возобновляются. |
| Схемы разломов | Происходит случайным образом, без фиксированного периода времени. | Периодические повторяющиеся сбои, ошибки фиксированного рабочего цикла. |
VII. План устранения неполадок на месте и оптимизации оборудования.
Ключ к решению проблемы вибрации подшипников и преждевременного выхода из строя металлургического оборудования заключается не в замене высококачественных подшипников, а в коррекции отклонений валовой системы, оптимизации точности монтажа и выборе подшипников, соответствующих условиям эксплуатации . На основе условий эксплуатации российских металлургических заводов разработано комплексное и практичное решение.
7.1 Лазерная система выравнивания используется для точной коррекции отклонений в системе валов.
Вместо использования традиционных линеек и индикаторов для простой центровки, мы применяем лазерное оборудование для точной калибровки, позволяющее измерять соосность, угловое отклонение и смещение центра приводного вала. Это позволяет точно настроить положение системы вала и исключить различные потенциальные проблемы, связанные с несоосностью. Мы рекомендуем калибровать систему ежеквартально, а после значительных сезонных изменений температуры необходимо повторно проверить точность центровки.
7.2 Проведите комплексную проверку состояния корпуса подшипника и фундамента оборудования.
Регулярно проверяйте ровность основания подшипникового узла и осадку фундамента оборудования, затягивайте ослабленные анкерные болты и устраняйте деформации подшипниковых узлов; своевременно очищайте зазоры основания от пыли и загрязнений, чтобы избежать смещения при установке, вызванного скоплением посторонних предметов, и обеспечить устойчивость фундамента системы передачи.
7.3 Самоустанавливающиеся подшипники выбираются с учетом подходящих условий эксплуатации и допускают незначительные ошибки при монтаже.
Российское металлургическое оборудование не может полностью исключить незначительные отклонения, вызванные термической деформацией и осадкой фундамента. Поэтому для тяжелого оборудования непрерывного действия рекомендуется отдавать приоритет самоустанавливающимся роликовым подшипникам. Точный выбор, основанный на конкретных условиях эксплуатации, интенсивности нагрузок и среде работы различного металлургического оборудования, позволяет максимально компенсировать незначительные отклонения валов, снизить потери из-за несоосности и адаптироваться к экстремальным перепадам температур и круглосуточной работе в условиях интенсивной эксплуатации в России. Для облегчения выбора на месте была составлена специальная таблица рекомендаций по выбору подшипников для основного оборудования российских металлургических заводов, точно соответствующая сценариям поиска и обслуживания металлургического оборудования и фактическим условиям эксплуатации:
| Металлургическое оборудование | Рекомендуемый тип подшипника | Инструкции по выбору и совместимости |
| Ролики конвейера для сырья | Самоустанавливающиеся роликовые подшипники серии 222 | Подходит для работы в условиях средней нагрузки и непрерывного цикла, обладает превосходными самоцентрирующими свойствами, может компенсировать незначительные отклонения при монтаже и деформации фундамента в конвейерной системе, а также подходит для традиционных конвейерных линий на металлургических заводах. |
| дробилка для руды | Самоустанавливающиеся роликовые подшипники серии 223 | Благодаря более высокой номинальной нагрузке и повышенной ударопрочности, он подходит для условий высокочастотных ударов и значительных колебаний нагрузки при дроблении руды, а также эффективно противостоит локальным повреждениям от перегрузок, вызванным смещением. |
| Оборудование для спекания | Самоустанавливающиеся роликовые подшипники серии 222/223 | Подходит для работы в условиях высоких температур, запыленности и непрерывного цикла в цехах спекания. Модель может быть гибко выбрана в зависимости от нагрузки на оборудование, с учетом как способности к самовыравниванию, так и износостойкости. |
| Натяжные ролики повышенной прочности | Герметичные самоустанавливающиеся роликовые подшипники | Благодаря собственной уплотнительной конструкции, она предотвращает проникновение пыли и примесей в металлургический цех, обеспечивает точность установки подшипников и подходит для длительной эксплуатации на открытом воздухе, в условиях сильного загрязнения и при интенсивной транспортировке. |
| Оборудование в печной зоне и высокотемпературной зоне прокатки стали. | Самоустанавливающийся подшипник с высокотемпературной смазкой | Он оснащен специальной высокотемпературной смазкой, подходящей для длительной работы в условиях высоких температур, предотвращающей сбои смазки, заклинивание подшипников, аномальную вибрацию, вызванную высокими температурами, и способной выдерживать экстремальные перепады температур. |
8. Распространенные заблуждения в области эксплуатации и технического обслуживания: Срок службы подшипников зависит от совместимости системы, а не от качества отдельных компонентов.
Многие российские металлургические компании придерживаются основополагающего операционного заблуждения: что простое увеличение инвестиций в высококачественные подшипники решит проблемы вибрации и поломок. Однако многочисленные полевые примеры показали, что простое обновление материалов и моделей подшипников не может компенсировать системные проблемы, такие как недостаточная точность установки, несоосность валов и несбалансированные условия эксплуатации .
Фактический срок службы подшипника определяется пятью основными факторами: качеством изготовления подшипника, точностью выравнивания при установке, условиями смазки и технического обслуживания, соответствием нагрузки оборудования и ежедневным управлением техническим обслуживанием. Среди них точность выравнивания вала является наиболее часто упускаемым из виду, но при этом наиболее влиятельным ключевым фактором в металлургическом оборудовании . Только за счет достижения всестороннего соответствия между качеством подшипника и системой передачи, условиями эксплуатации и процессом установки можно полностью исключить проблемы повторяющейся вибрации и кратковременных отказов.
IX. Оказание технической поддержки и контроль качества продукции.
Учитывая суровые условия эксплуатации и высокую частоту отказов российского металлургического оборудования, мы предоставляем полный комплекс поддержки, от контроля производства до технического сопровождения на месте, для обеспечения долгосрочной стабильной работы подшипников.
Строгий контроль качества сырья, точный контроль термообработки и проверка размеров на микронном уровне гарантируют, что корпус подшипника подходит для работы при больших нагрузках и экстремальных перепадах температур.
Перед отправкой с завода проводятся испытания на вращение, проверка на вибрацию и калибровка зазоров для исключения дефектов.
Мы предоставляем техническую поддержку, эксклюзивную для производителей оригинального оборудования (OEM), включая обследование состояния оборудования на месте, диагностику неисправностей, оптимизацию выбора подшипников и рекомендации по выравниванию при установке вала.
Она поддерживает изготовление деталей нестандартных размеров на заказ, что позволяет адаптироваться к особым требованиям к сборке старого металлургического оборудования и решить проблему совместимости оборудования.
10. Часто задаваемые вопросы на сайте
В1: Почему после замены подшипник продолжает вибрировать во время работы?
А: В большинстве случаев проблема заключается не в самом подшипнике, а в системных отклонениях, таких как несоосность валовой системы, деформация корпуса подшипника или проседание фундамента оборудования. Новые подшипники могут лишь временно компенсировать износ и не могут исправить присущие валовой системе отклонения. Поэтому после кратковременного улучшения вибрация и поломка возобновятся.
Вопрос 2: Приведет ли несоосность системы валов к прямому повреждению роликового подшипника?
А: Это приведет к необратимым повреждениям. Несоосность приведет к крайне неравномерному распределению нагрузки в подшипнике, при этом локальные элементы качения и дорожки качения будут испытывать чрезмерное давление в течение длительного времени, что ускорит износ дорожек качения и ухудшит смазку, и в конечном итоге приведет к перегреву подшипника, ненормальному шуму, заклиниванию и преждевременному выходу из строя. Это основная причина короткого срока службы металлургических подшипников.
В3: Какие модели подшипников совместимы с тяжелым металлургическим оборудованием в России?
А: Для оборудования непрерывного действия, работающего в тяжелых условиях, такого как дробилки для руды, конвейерные ролики, спекательные и прокатные станы, предпочтительны самоустанавливающиеся роликовые подшипники серий 222 и 223. Их превосходные самоустанавливающиеся характеристики, высокая несущая способность и температурная адаптивность позволяют эффективно компенсировать незначительные отклонения в валовой системе металлургического оборудования, значительно снижая вероятность вибрационных отказов и делая их пригодными для суровых условий промышленной и горнодобывающей промышленности России.
